Brückenkrankabel: Zuverlässige mobile Stromversorgungslösungen

Produktklassifizierung

Brückenkrankabel sind Spezialkabel, die in Hebezeugen verwendet werden. Sie zeichnen sich durch Flexibilität, Zugfestigkeit, Verschleißfestigkeit und lange Lebensdauer aus. Im Folgenden wird die Klassifizierung von Brückenkrankabeln beschrieben.

Motorkabeltrommeln, Kabeltrommeln, Motorkabeltrommeln

Federleitungstrommeln

Kettenkabel

Große Leitungswagensysteme

Kleinleitungswagensysteme, Leitungswagensysteme mit C-Schiene

Winkelstahl-Flachleitungswagen für Leitungswagensystem

Motorkabeltrommeln, Kabeltrommeln, Motorkabeltrommeln

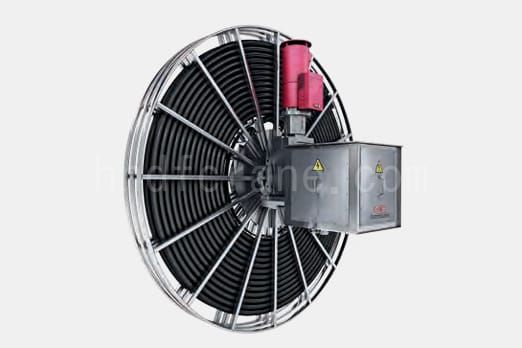

Motorleitungstrommeln sind hochwertige Lösungen zur Energie- und Datenversorgung für mobile Verbraucher. Sie sind robust für den Dauereinsatz in Häfen und Containerterminals ausgelegt und sorgen für eine zuverlässige Energieversorgung von Baukränen, Brückenkränen, Baggern und Hebezeugen. Motorleitungstrommeln erfüllen die Anforderungen an hohe Geschwindigkeiten, dynamische Prozesse, große Leitungsquerschnitte und hohe Zugkräfte.

Merkmale

1. Spiralförmige oder zylindrische Wicklung von Kabeln und Schläuchen.
2. Reiselänge bis zu 1000 m+.
3. Geschwindigkeit bis zu 200 m/min.
4. Niederspannungs- und Mittelspannungsanwendungen bis 20 kV.
5. Integration von Lichtwellenleitern für eine störungsfreie Verbindung.
6. Die Übertragung von Daten und Steuersignalen ist möglich.
7. Motorleitungstrommeln und -antriebe virtuell konfigurieren.
8. Alle motorischen Antriebe erfolgen nach den jeweiligen Kundenwünschen.

Technische Parameter

Anwendung

Wird im Stromversorgungskabel für Kranwagen verwendet

Wird in schienengebundenen Portalkränen (RMG) verwendet

Wird in Portalkranen für Containerterminals verwendet

Federleitungstrommeln

Mobile und bewegliche Geräte sind auf eine flexible Stromversorgung angewiesen. Viele Anwendungen erfordern zudem die Übertragung von Datensignalen oder die Versorgung mit Druckluft, Hydraulikflüssigkeiten und Gasen. Damit die Kabel und Schläuche nicht beschädigt werden und den Betrieb gefährden, müssen sie automatisch auf- und abgewickelt werden. Der Kabelabgang kann horizontal oder vertikal links oder rechts erfolgen.

Merkmale

1. Hohe Anlagenverfügbarkeit
2. Verfahrgeschwindigkeiten bis zu 60 m/min
3. Bis zu 120.000 Federzyklen sind möglich
4. IP55 geschützt, höhere Klassen auf Anfrage erhältlich
5. Geeignet für Umgebungstemperaturen von -20 bis +40°C
6. Einsatz in rauen Umgebungen möglich

Technische Parameter

Anwendung

Wird in Portalkranen verwendet

Federleitungstrommel für Schildmaschinen-Rohrplattenkran

Kettenkabel

Stahlschleppketten vom Typ TLG können eine große Anzahl von Krankabeln und Ölleitungen mit hohem Gewicht tragen. Diese Art von Krankabeln ist frei aufgehängt (was die Verwendung von Stützrädern ermöglicht) und hat eine große Länge. Die Trägerplatte kann nach Kundenwunsch hergestellt werden. Sie eignet sich für Arbeitsmaschinen, mobile Maschinen usw. Ihr Biegeradius beträgt 50–600 mm und die Höhe der Kettenplatte beträgt 35–150 mm und kann beliebig gewählt werden.

Merkmale

1. Die Stahlschleppkette TLG-A hat einen Hub von 32 Metern.
2. Für alle Übertragungswege geeignet.
3. Kann beliebig verlängert und gekürzt werden.
4. Durch den Wechsel des Stiftschaftes kann der Biegeradius verändert werden.
5. Die Breite der Trägerplatte der Schleppkette beträgt 150 mm bis 600 mm und der Abstand zwischen den Löchern beträgt 5 mm.
6. Die Höhe der Kettenplatte, also die Höhe der Stützplatte, wird durch den großen Durchmesser des Kabels bestimmt. Wenn die Werkzeugmaschine maximal ausgelastet ist und die Breite der Schleppkette 300 mm und die Länge der Schleppkette 4 m überschreitet, sollten Sie aus Stabilitätsgründen eine Schleppkette wählen, die die Größe der Spezifikation Nr. 1 vergrößert.
7. Der Biegeradius sollte entsprechend dem großen Durchmesser des Kabels gewählt werden und sollte das 10-fache des Kabeldurchmessers betragen. Der Biegeradius kann gemäß der angegebenen Tabelle zwischen 50 und 600 mm gewählt werden, und der kleinere Radius kann entsprechend für kleine Hübe gewählt werden.
8. Die Länge der Schleppkette = 1/2 Hub + 4 Biegeradien, wobei dies nur zutrifft, wenn die feste Verbindung in der Mitte des Hubes liegt.
9. Die Befestigung der Schleppkette kann je nach Position der Werkzeugmaschine gewählt werden. Der feste Winkelstahl kann am Umfang oder am inneren Umfang innerhalb oder außerhalb der Schleppkette angebracht werden. Unter normalen Umständen befindet sich das Verbindungsteil in der Schleppkette und am Umfang.

Technische Parameter

Anwendung

Kettenkabel werden bei schweren Einträgerkranen eingesetzt

Kettenkabel werden für Werftkräne verwendet

Große Leitungswagensysteme, Leitungswagensysteme für T-Träger

In Beton- und Stahlwerken stoßen Krananlagen oft an ihre Grenzen. Auch Containerbrücken in großen Häfen, deren Laufkatzen alleine schon ein Mehrfaches eines Kleinwagens wiegen, sind tagtäglich extremen Belastungen ausgesetzt.

Damit die Hebezeuge Tag für Tag ihre Aufgaben erfüllen können, ist eine zuverlässige Energieversorgung unabdingbar. In der Regel werden hierfür Leitungswagensysteme eingesetzt.

Große Festoonsysteme werden individuell für den jeweiligen Bedarf gefertigt. Die skalierbaren Systeme können runde oder flache Strom- und Datenleitungen aufnehmen.

Die Fahrwerk- und Rolleneigenschaften werden stets auf das vor Ort vorhandene Trägersystem und die gefahrenen Geschwindigkeiten abgestimmt. Dadurch ist ein sicherer und reibungsloser Anlagenbetrieb gewährleistet.

Solche Brückenkranleitungen können vormontiert geliefert werden, sodass der Montageaufwand vor Ort auf ein Minimum reduziert wird. Der Einsatz hochwertiger Materialien sorgt zudem für eine hohe Beständigkeit – auch gegenüber Umwelteinflüssen wie salzhaltiger oder feuchter Luft. Dies reduziert zugleich den Wartungsaufwand, was die Anlagenverfügbarkeit spürbar erhöht.

Merkmale

1. Tragkraft der Trolleys: max. 35 kg
2. Geschwindigkeiten bis zu 60 m/min.
3. Kurvenförmige Gleise sind nur mit diesem System möglich.

Technische Parameter

Anwendung

Leitungswagensysteme für T-Träger werden für den Laufmechanismus von Kranwagen verwendet

Das Leitungswagensystem für den T-Träger dient zur Stromversorgung des Einträger-Elektrohängewagens

Kleinleitungswagensysteme, Leitungswagensysteme mit C-Schiene

Der C-Schienenkabelwagen ist ein ideales Logistikstromversorgungssystem, das für den Innen- und Außenbereich, Staub und große Temperaturunterschiede geeignet ist. Derzeit werden Kabelwagen häufig für die mobile Stromversorgung verschiedener Allzweck-Brückenkräne, Portalkräne, elektrischer Hebezeuge, Lagerhallen, Werften, Docks und anderer Hebegeräte eingesetzt.

Merkmale

1. Geringe Umweltanforderungen;
2. Läuft reibungslos;
3. Niedrige Ausfallrate;
4. Gilt für Flachdraht und Runddraht;
5. Ausgestattet mit einer Puffervorrichtung und einer Kabelschutzvorrichtung.

Technische Parameter

Anwendung

Leitungswagensysteme mit C-Schiene im Einsatz in Einträgerbrücken

Leitungswagensysteme mit C-Schiene für den Einsatz in Außenkränen

Winkelstahl-Flachleitungswagen für Leitungswagensystem

Der Winkelstahl-Flachkabelwagen für das Festoon-System ist ein neues Produkt für Laufkrankabel, das Drahtseilrollen und C-förmige Stahlgleitrollen ersetzt. Diese Art von Laufkrankabeln zeichnet sich durch Flexibilität, Zugfestigkeit, Verschleißfestigkeit und lange Lebensdauer aus. Laufkrankabel haben viele Vorteile wie angemessene strukturelle Kraft, Haltbarkeit, Eignung für Hochgeschwindigkeitsbetrieb und einfache Installation.

Diese Art von Brückenkrankabeln löst die Probleme von Drahtseilrollen, die häufig Kabel brechen, und C-förmigen Stahlkartenschlitzen und hat eine kleine Betriebsgröße. (Beispiel: Ein 10-Tonnen-28,5-Meter-Einträgerkran muss 14 installieren, und die Gesamtlänge der an einem Ende zusammengeführten Winkelstahlrolle beträgt nur 56 cm.) Aufgrund der vernünftigen Kraftstruktur läuft die Winkelstahlrolle äußerst reibungslos.

Diese Art von Brückenkrankabeln ist die Wahl für Elektrohebezeuge als Stromversorgungsgerät. Winkelstahl-Kabelrollen werden hauptsächlich für elektrische Einträger-Brückenkräne, elektrische Hubportalkräne und elektrische Hubnetzteil-Kabelrollen für elektrische Hubportalkräne verwendet. Winkeleisen-Hängekabelwagen für Kräne werden in zwei Typen unterteilt: Rundkabel und Flachkabel.

Merkmale

1. Einfache Bedienung und freie Drehung: Es lässt sich in jedem Winkel drehen, wodurch die beim Anheben erzeugte Drehkraft leicht entfernt wird, was die Bedienung bequemer macht.
2. Verdickte Materialien
3. Lagerrollen, Lagerscheiben aus Metall, sanftes Gleiten
4. Verzinkt, rostfrei
5. Es verfügt über eine angemessene Strukturkraft, ist langlebig und für den Hochgeschwindigkeitsbetrieb geeignet.
6. Und viele Vorteile wie die einfache Installation.

Technische Parameter

Anwendung

Für Brückenkräne

Für Einträgerbrückenkrane
