Was ist ein Pfannenbrückenkran und wie wird er in der Gießerei eingesetzt?

Pfannenbrückenkräne sind ein wesentlicher Bestandteil des Gießereibetriebs. Sie dienen dazu, geschmolzenes Metall zu handhaben und in Formen, Öfen oder andere Behälter zu gießen. In diesem Artikel werden wir untersuchen, was ein Pfannenlaufkran ist, wie er funktioniert und welche Anwendungen er in der Gießereiindustrie bietet.

Übersicht über den Pfannenlaufkran

Ein Pfannenlaufkran ist ein Krantyp, der speziell zum Heben, Transportieren und Umfüllen von geschmolzenem Metall von einem Behälter in einen anderen entwickelt wurde. Es besteht aus einer Brücke, einem Wagen, einem Hebemechanismus und einem speziellen Pfannenaufsatz.

Entsprechend den Bedürfnissen der Benutzer und den Arbeitsbedingungen des Krans werden Pfannenlaufkrane im Allgemeinen in Einzellaufkrane mit zwei Trägern, Doppellaufkatzen mit vier Trägern und vier Spuren sowie Gießbrückenkrane mit besonders großer Tonnage unterteilt , wird der Strukturtyp mit vier Trägern und sechs Gleisen mit Doppelwagen übernommen.

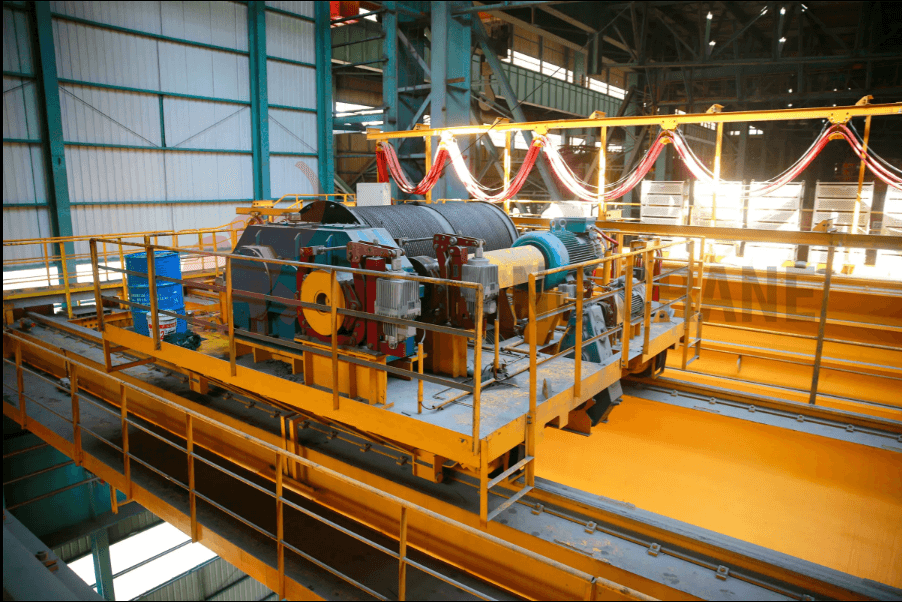

Der Pfannen-EOT-Kran besteht hauptsächlich aus der Hauptlaufkatze, der Hilfslaufkatze, der Brückenstruktur, dem Laufkatzenbetriebsmechanismus, der Portalhakengruppe und der elektrischen Steuerung. Die feste Portalhakengruppe ist am Hauptwagen am Drahtseil aufgehängt und der Abstand zwischen den beiden Haken ist fixiert, um die Pfanne anzuheben. Die beiden Wagen können unabhängig voneinander betrieben werden, um verschiedene Hebevorgänge durchzuführen, und können auch zusammen verwendet werden, um Pfannenkippvorgänge, Reststahl- und Abfallschlackenvorgänge durchzuführen.

Wie funktioniert ein Pfannenlaufkran?

Der Pfannenbrückenkran arbeitet mit einem System aus Flaschenzügen und Kabeln. Der Kran selbst ist auf einem Portal montiert, einer Struktur, die sich über die gesamte Breite des Arbeitsbereichs erstreckt und die Bewegung des Krans unterstützt. Das Portal besteht normalerweise aus Stahl und hat Räder, die auf Schienen auf dem Boden laufen.

Am Kran ist ein Hebezeug angebracht, das den eigentlichen Mechanismus zum Heben und Senken der Pfanne darstellt. Der Aufzug besteht aus einem Motor, einem Getriebe und einer Trommel, die das Kabel hält. Wenn der Motor läuft, dreht er das Getriebe, das wiederum die Trommel dreht und das Kabel auf- oder abwickelt.

Ein Ende des Kabels ist am Hebezeug befestigt, während das andere Ende an der Pfanne befestigt ist. Wenn das Hebezeug das Kabel anhebt, hebt sich auch die Pfanne. Umgekehrt senkt sich beim Absenken des Seils durch das Hebezeug auch die Pfanne. Durch die Steuerung der Geschwindigkeit und Richtung des Hebezeugs kann der Bediener die Pfanne an verschiedene Stellen im Arbeitsbereich bewegen.

Natürlich gehört mehr dazu als nur das Anheben und Absenken der Pfanne. Ein Pfannenbrückenkran muss sich auch seitlich oder seitwärts bewegen können. Hier kommt das Portal ins Spiel. Indem der gesamte Kran entlang der Länge des Portals bewegt wird, kann der Bediener die Pfanne genau dort positionieren, wo sie sein muss.

Darüber hinaus muss ein Pfannenbrückenkran in der Lage sein, die Pfanne zu drehen, damit sie ihren Inhalt in Formen oder andere Behälter gießen kann. Dies wird durch einen weiteren Mechanismus erreicht, der Trolley genannt wird. Die Laufkatze ist ein kleiner Wagen, der auf einer Schiene fährt, die an der Unterseite des Krans befestigt ist. Wenn das Hebezeug die Pfanne anhebt, bewegt sich der Wagen horizontal entlang der Schiene, sodass die Pfanne von einer Seite zur anderen schwingen kann.

Alle diese Bewegungen – Heben, Senken, seitliche Bewegung und Drehung – werden von einem Bediener gesteuert, der in einer am Kran befestigten Kabine sitzt. Die Kabine befindet sich normalerweise in der Nähe des Hebezeugs und bietet dem Bediener eine klare Sicht auf den Arbeitsbereich. Der Bediener verwendet eine Reihe von Joysticks und Knöpfen, um die verschiedenen Bewegungen des Krans zu steuern.

Anwendungen von Pfannenlaufkranen in der Gießerei

Pfannenlaufkrane werden in der Gießereiindustrie in verschiedenen Anwendungen eingesetzt, darunter:

Gießen von geschmolzenem Metall

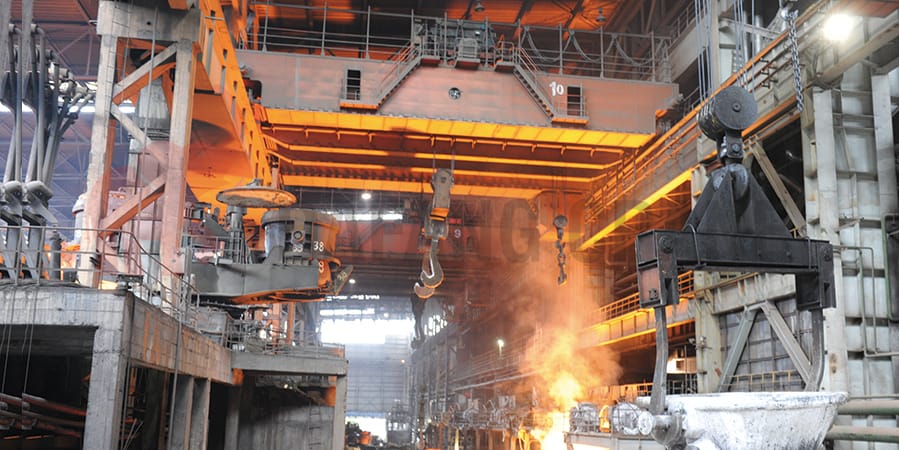

Eine der Hauptanwendungen eines Pfannenlaufkrans in einer Gießerei ist das Gießen von geschmolzenem Metall. Mit dem Pfannenkran wird die mit geschmolzenem Metall gefüllte Pfanne angehoben und anschließend zur Gießstation transportiert. An der Gießstation kontrolliert der Kranführer sorgfältig die Bewegungen des Krans, um das geschmolzene Metall in Formen oder andere Behälter zu gießen.

Der Prozess des Gießens von geschmolzenem Metall erfordert Präzision und Genauigkeit. Der Pfannenkran muss in der Lage sein, die Pfanne anzuheben und zu transportieren, ohne dass geschmolzenes Metall verschüttet wird. Dies ist ein kritischer Vorgang, da verschüttetes geschmolzenes Metall zu schweren Verletzungen und Schäden an der Ausrüstung führen kann.

Transport von geschmolzenem Metall

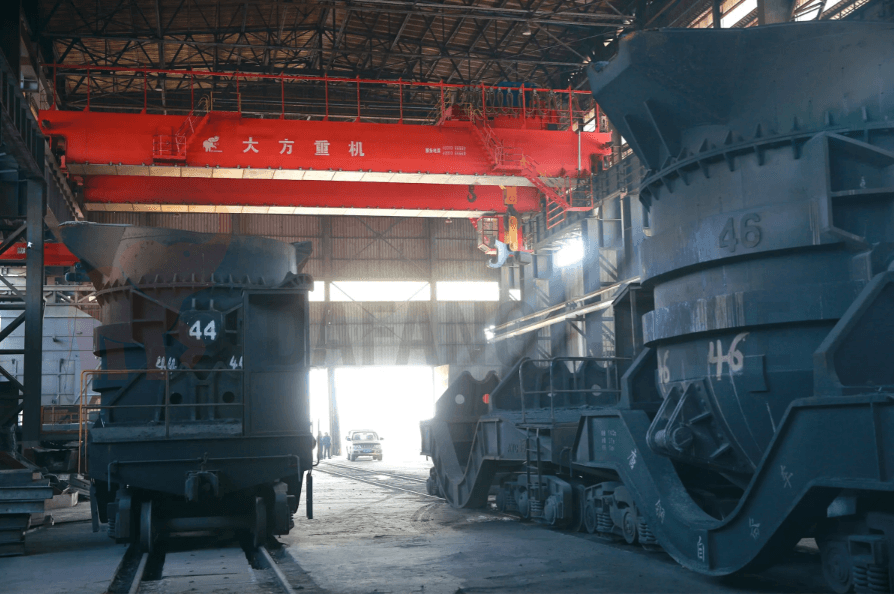

Eine weitere wichtige Anwendung eines Pfannenlaufkrans in einer Gießerei ist der Transport von geschmolzenem Metall. Der Kran wird verwendet, um die Gießpfanne innerhalb der Gießerei von einem Ort zum anderen zu bewegen. Dies ist häufig erforderlich, wenn die Metallschmelze zum Gießen oder zur Weiterverarbeitung an einen anderen Ort transportiert werden muss.

Wie beim Ausgießen von geschmolzenem Metall muss der Kranführer sicherstellen, dass das geschmolzene Metall während des Transports nicht verschüttet wird. Der Pfannenkran ist so konzipiert, dass er die Pfanne während des Transports stabil stützt, selbst wenn die Pfanne mit geschmolzenem Metall gefüllt ist.

Wartung und Reparatur von Öfen

Der Pfannenlaufkran kann für die Wartung und Reparatur des Ofens in einer Gießerei eingesetzt werden. Der Kran wird zum Heben und Transportieren schwerer Geräte und Komponenten wie Tiegel und Pfannen für Reinigungs- und Wartungszwecke verwendet. Außerdem kann er zum Entfernen alter Ofenteile und zum Ersetzen durch neue verwendet werden.

Die Wartung und Reparatur des Ofens ist von entscheidender Bedeutung, um sicherzustellen, dass die Gießerei effizient und sicher arbeitet. Der Pfannenkran spielt in diesem Prozess eine entscheidende Rolle, indem er die notwendigen Hebe- und Transportmöglichkeiten bereitstellt.

Häufig gestellte Fragen

1. Aus welchen Materialien werden Pfannenbrückenkrane hergestellt?
   Pfannenbrückenkrane werden in der Regel aus hochwertigen Stahlkomponenten hergestellt, um den hohen Temperaturen und rauen Bedingungen in der Gießereiumgebung standzuhalten.
2. Wie funktioniert ein Schöpflöffelaufsatz?
   An den Hebemechanismus ist ein Pfannenaufsatz angeschlossen, der die Pfanne hebt und senkt. Der Auslösemechanismus am Pfannenaufsatz wird vom Bediener aktiviert, um das geschmolzene Metall auszugießen.
3. Welche Sicherheitsfunktionen sind in Pfannen-Laufkrane integriert?
   Pfannen-EOT-Krane sind mit verschiedenen Sicherheitsfunktionen ausgestattet, darunter Überlastschutz, Not-Aus-Taste und automatische Endschalter.
4. Können Pfannenlaufkrane an die spezifischen Anforderungen einer Gießerei angepasst werden?
   Ja, Pfannenbrückenkräne können individuell an die spezifischen Anforderungen der Gießerei angepasst werden, z. B. an Tragfähigkeit, Hubhöhe und Steuerungssystem.
5. Wie verbessern Pfannen-EOT-Krane die Produktivität in der Gießerei?
   Pfannen-EOT-Krane ermöglichen eine effiziente und sichere Handhabung von geschmolzenem Metall, minimieren Verschwendung und reduzieren Ausfallzeiten aufgrund von Unfällen oder Geräteausfällen.
