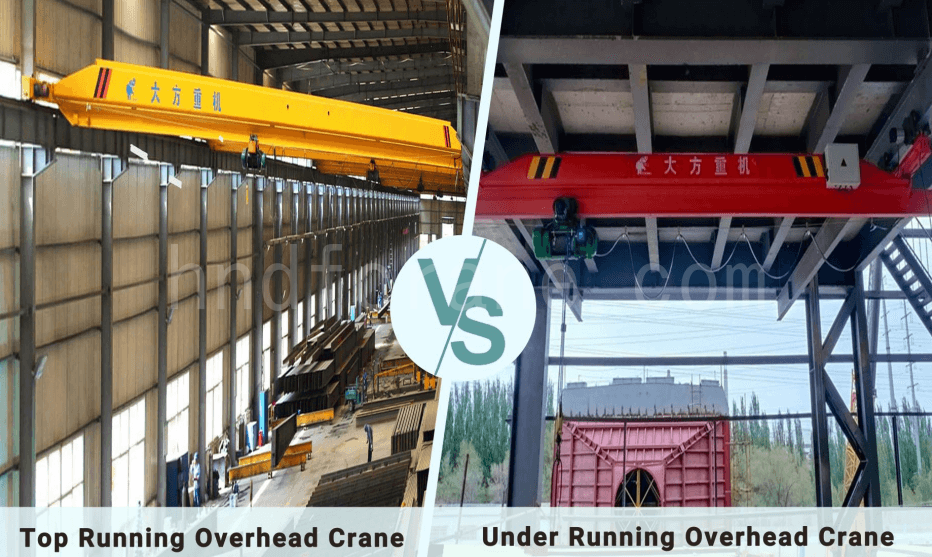

Grúas aéreas de desplazamiento superior o inferior: ¿cuál se adapta mejor a su operación?

Al elegir grúas aéreas de desplazamiento superior o inferior, decidir entre un sistema de desplazamiento superior o inferior puede afectar significativamente la eficiencia operativa y la distribución de las instalaciones. Si bien ambos tipos realizan funciones de elevación similares, difieren considerablemente en tres aspectos clave: método de desplazamiento, configuración del sistema de soporte (como el uso de columnas) y aprovechamiento del espacio. En este artículo, analizaremos estas diferencias para ayudarle a determinar qué tipo de grúa se adapta mejor a sus condiciones de trabajo y a la estructura de su edificio, para que pueda tomar la decisión más inteligente.

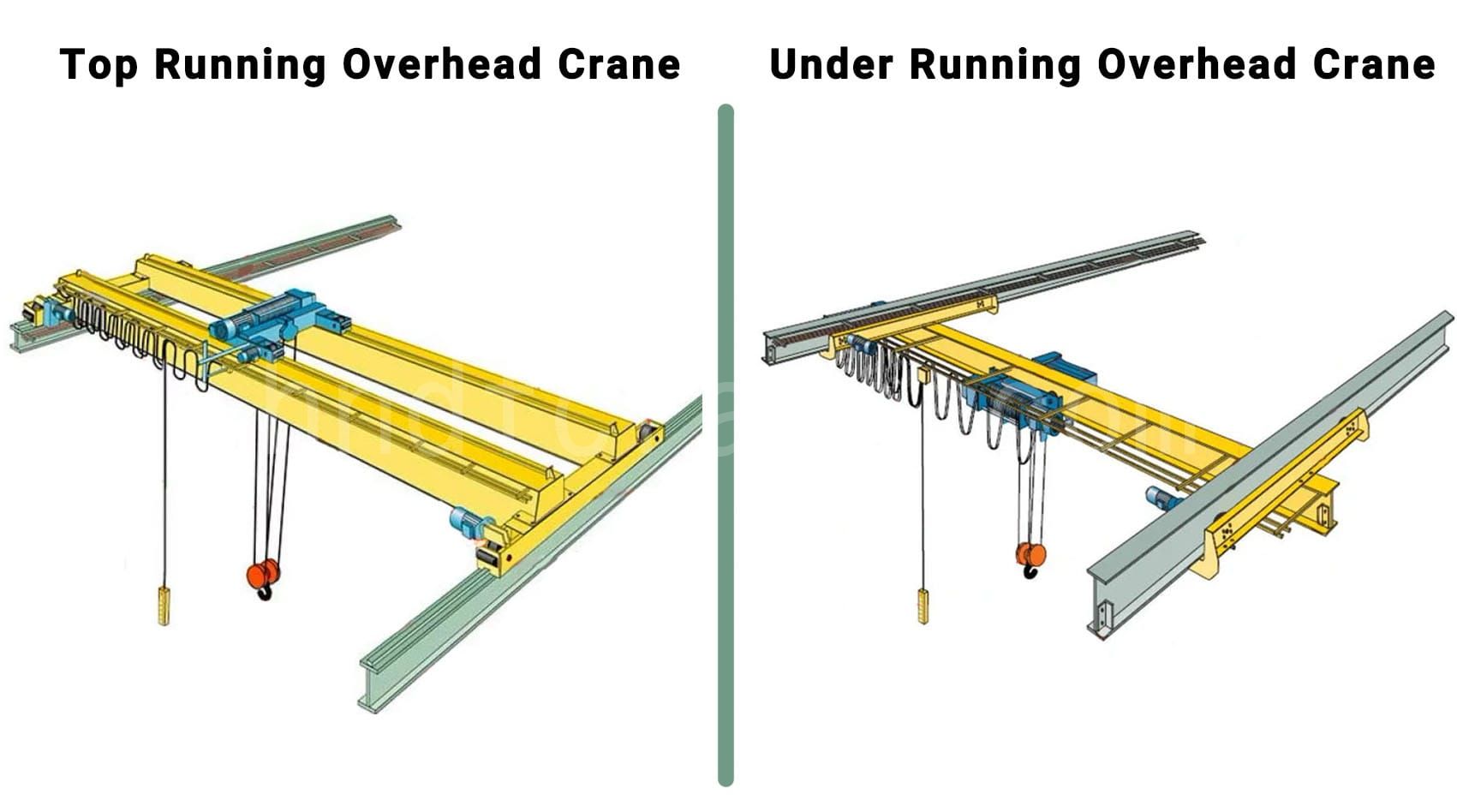

Método de instalación de vigas de pista entre grúas de desplazamiento superior y grúas aéreas de desplazamiento inferior

Toda la grúa de las grúas de plataforma se instala sobre la viga de la pista, y la rueda de rodadura se desliza sobre el riel de acero dispuesto sobre la viga. Esta estructura generalmente utiliza pernos de gancho o abrazaderas de soldadura para fijar firmemente la pista a la superficie de la viga, y luego el marco de las grúas de plataforma se coloca sobre la pista. Debido a que los sistemas de grúas de plataforma se desplazan sobre la viga, el sistema de grúas de plataforma presenta mayores requisitos de capacidad de carga para la estructura de la planta. Además, las grúas puente de plataforma también pueden proporcionar una mayor altura de elevación y una mayor capacidad de carga. Las grúas de plataforma se utilizan comúnmente en fábricas con estructuras de acero o estructuras de hormigón donde la pista de plataforma soporta el espacio.

Por el contrario, la Grúas aéreas en funcionamiento Se suspende del ala inferior o superficie inferior de la viga de la pista y se desplaza bajo la viga mediante un juego de ruedas. Su principal ventaja es su menor dependencia de la estructura del edificio, lo que lo hace especialmente adecuado para entornos de planta con poca altura libre o donde la instalación de rieles es difícil. Las grúas puente con desplazamiento bajo suelen ser adecuadas para cargas medianas y ligeras, y su peso de elevación nominal suele ser inferior a 10 toneladas.

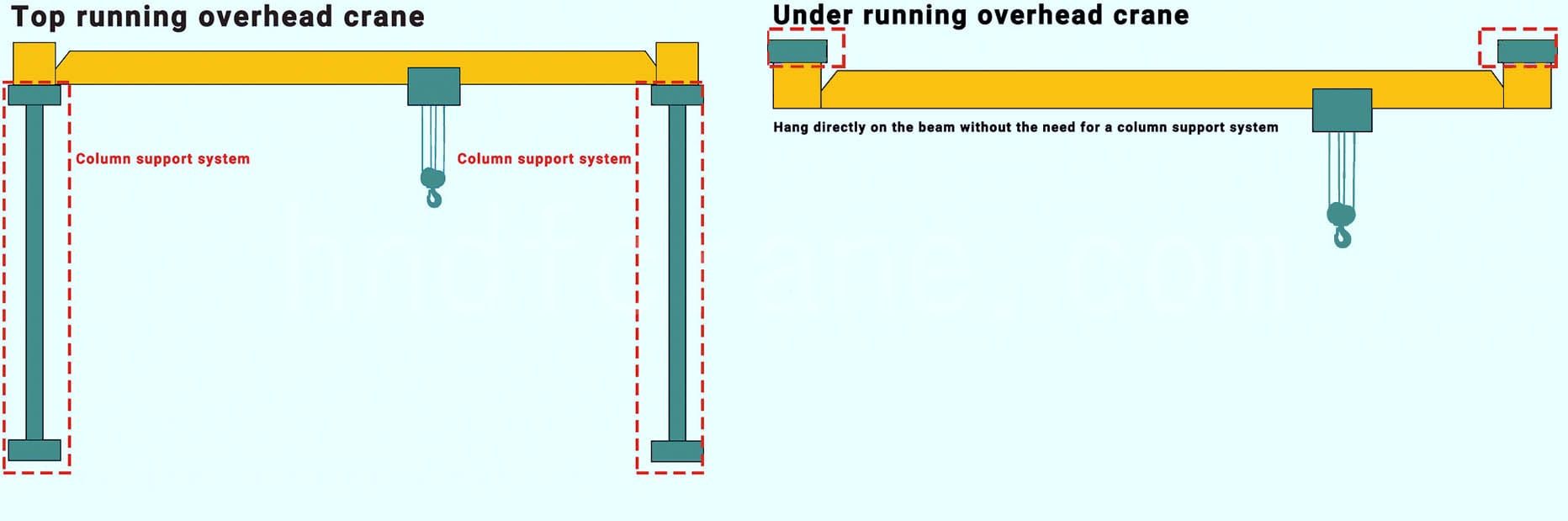

Sistema de soporte de columnas entre grúas superiores y grúas aéreas inferiores

Una de las diferencias más críticas entre las grúas aéreas con soporte superior y las grúas con soporte inferior radica en la forma en que se sostienen.

Una grúa puente de desplazamiento superior requiere un sistema de carriles específico, lo suficientemente resistente como para soportar toda la grúa y el peso de la carga. Si el edificio no fue diseñado originalmente para soportar esta carga a través de sus paredes o techo, se deben instalar columnas y vigas de carril adicionales en el piso para soportar las fuerzas operativas de la grúa. Si bien las grúas de desplazamiento superior ofrecen una excelente altura de elevación y capacidad de carga, la necesidad de estructuras de soporte adicionales puede afectar significativamente la superficie disponible, complicar la instalación y aumentar los costos generales del proyecto.

En cambio, una grúa aérea suspendida (también llamada grúa suspendida) se cuelga directamente del techo o de una estructura de techo existente. Al no requerir columnas en el suelo, se conserva un valioso espacio en el suelo para equipos, líneas de producción y movimiento de personal. Esto hace que las grúas suspendidas sean especialmente atractivas para instalaciones donde la superficie libre es prioritaria, como talleres con una distribución densa de equipos o almacenes con mucho tráfico peatonal.

Al elegir entre ambos, es crucial comprender la capacidad de carga del edificio existente. Si la estructura del techo puede soportar la grúa, un sistema de grúa bajo cubierta suele ser una solución más eficiente y rentable. Sin embargo, si la máxima altura de elevación y la escalabilidad futura son prioridades principales, y el sacrificio de espacio es aceptable, entonces una grúa bajo cubierta puede ser la mejor opción.

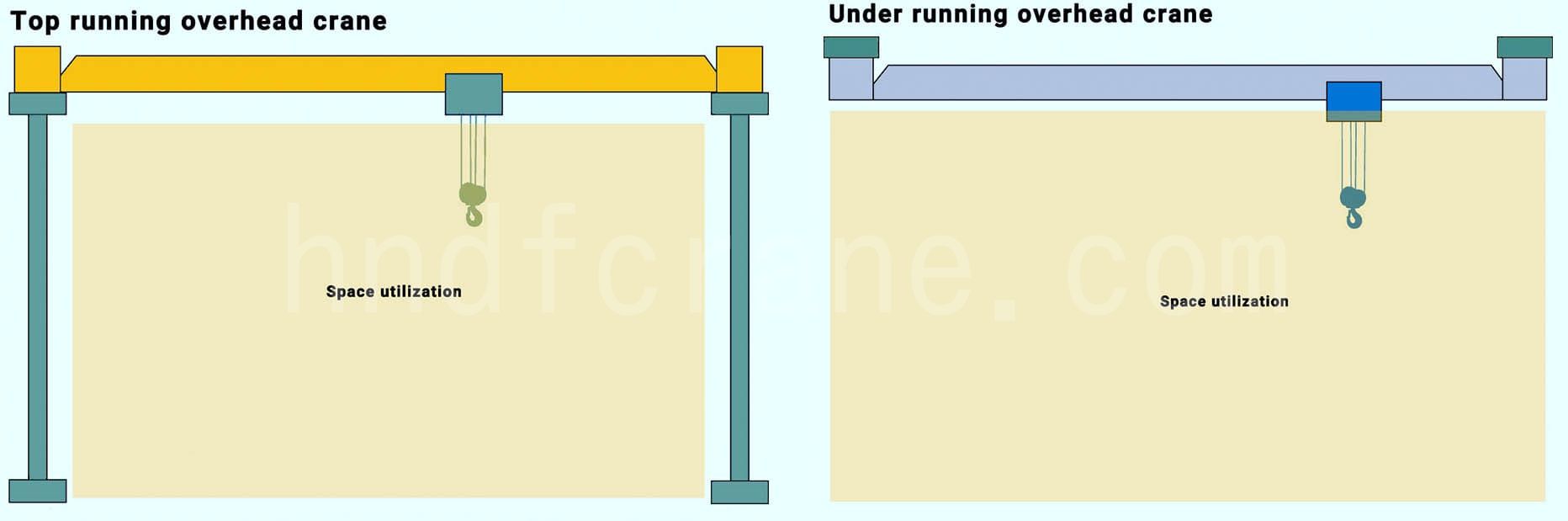

Utilización del espacio entre grúas superiores y grúas inferiores

Las grúas de desplazamiento superior requieren un sistema de soporte que generalmente consiste en columnas de construcción y vigas de carril. Si la instalación no está diseñada originalmente con carriles de grúa de alta resistencia, es necesario instalar columnas de soporte adicionales montadas en el suelo. Estas columnas ocupan parte del área del suelo, lo que puede reducir la flexibilidad operativa, especialmente en talleres con mucha actividad, donde el espacio es crucial para la distribución de equipos, el almacenamiento de materiales o el flujo de tráfico.

En cambio, el puente grúa suspendido se suspende directamente del techo o de las vigas del tejado, sin necesidad de estructuras adicionales sobre el suelo. El riel del puente grúa suspendido se monta en la parte inferior de la estructura del edificio existente, lo que permite que toda la superficie del suelo quede despejada. Esto se traduce en una mayor utilización del espacio, lo que permite mayor libertad para la disposición de la maquinaria, el movimiento de materiales y la eficiencia de la producción.

Al elegir entre sistemas de trabajo superiores e inferiores, es crucial considerar la importancia del espacio libre en el suelo. Si maximizar el espacio de trabajo libre es una prioridad clave, especialmente en operaciones compactas o de alta densidad, una grúa de trabajo inferior ofrece una clara ventaja.

Resumen de las diferencias clave

En resumen, este artículo resume las diferencias entre las grúas aéreas de funcionamiento superior y las grúas aéreas de funcionamiento inferior, y también hay comparaciones de otras dimensiones:

Comparar y distinguir a través de los casos de Dafang Crane

Utilizamos dos casos de grúas aéreas con las mismas 5 toneladas para comparar cuándo elegir una grúa aérea superior y cuándo elegir una grúa puente suspendida.

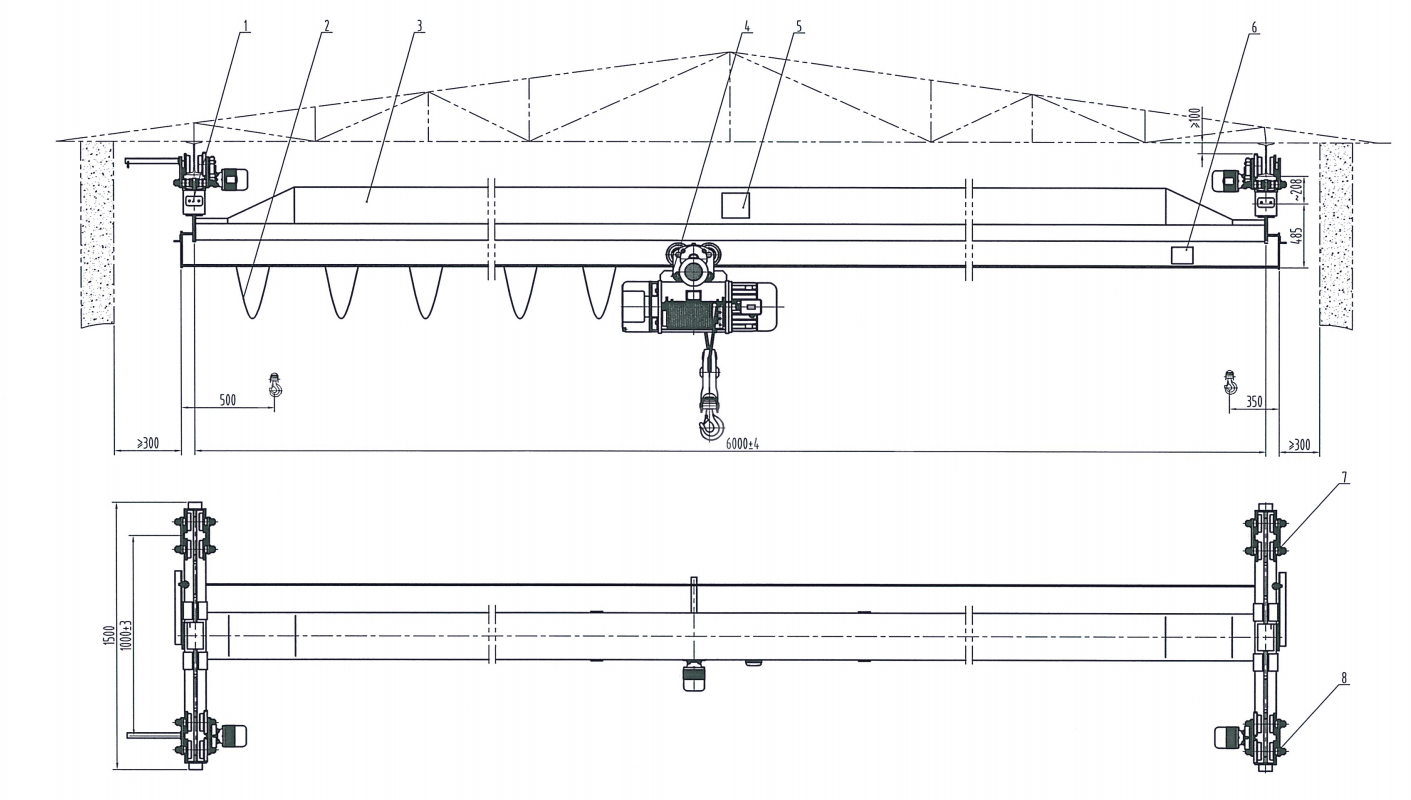

Grúa aérea de 5 toneladas para sala de bombas contra incendios

Esta grúa suspendida monoviga modelo LX de 5 toneladas fue diseñada a medida para un proyecto de integración de carbón y energía en una central térmica. Con una luz de 6 metros y una altura de elevación de 12 metros, está equipada con un polipasto ZDS de 7,5 kW de doble velocidad (0,8/8 m/min) y motores compactos YCD21-4/0,8 kW, que proporcionan un desplazamiento suave a 20 m/min tanto en la vía principal como en la del carro. Construida con un cable de acero de 15 mm y diseñada para un rendimiento fiable entre -20 °C y +40 °C, el sistema ofreció una solución muy rentable, con un precio de referencia de $4.178.

En este proyecto, se optó por una grúa suspendida en lugar de una grúa superior, basándose en la estructura del edificio y las necesidades operativas. El marco de acero era lo suficientemente resistente como para soportar la carga de la grúa desde arriba, lo que permitió su montaje en el techo sin columnas en el suelo, maximizando así el espacio libre para equipos y personal. Dado que la altura de elevación requerida de 12 metros estaba dentro de la capacidad de la grúa suspendida, no se requirió una grúa adicional. Con una altura de gancho que permite sortear grandes obstáculos, el sistema de arrastre por debajo demostró ser la opción más práctica y económica.

Grúa aérea de 5 toneladas para la ampliación de una planta de agua

El área de instalación del equipo de proceso de este proyecto tiene un gran espacio y requisitos relativamente bajos para la flexibilidad del diseño del suelo, pero tiene altos requisitos para la estabilidad del equipo de elevación, la altura del gancho y la tasa de utilización del tramo. La grúa de funcionamiento superior corre a lo largo de la parte superior de la viga principal, lo que tiene la ventaja de una mayor altura del gancho y puede pasar fácilmente sobre equipos de plantas de agua, tuberías u otras instalaciones de proceso para evitar interferencias y mejorar la eficiencia operativa general.

Además, la grúa tiene una altura de elevación de 6,9 metros y una velocidad de operación de 20 m/min. Está equipada con un motor de elevación de 7,5 kW y un cable de acero de 15 mm. Su estructura es estable y su potencia es suficiente. Es idónea para los requisitos de altura y seguridad en la elevación de equipos de plantas de agua. Por lo tanto, considerando factores como el espacio, el entorno operativo y la altura de la carga, la grúa de desplazamiento superior es la mejor opción.

¿Por qué elegir las grúas aéreas Dafang Crane con funcionamiento superior e inferior?

En Dafang Crane, nos especializamos en sistemas de grúas aéreas con y sin grúa, ofreciendo soluciones personalizadas que satisfacen diversas necesidades industriales. A lo largo de los años, una de las preguntas más frecuentes que recibimos durante las consultas y el diseño es: "¿Debería elegir una grúa aérea con y sin grúa?".

Con décadas de experiencia en ingeniería y una amplia gama de configuraciones de grúas, le ayudamos a tomar la decisión correcta basándonos en factores operativos reales, no en conjeturas. Al elegir una grúa Dafang, se beneficia de:

Diseños estructurales personalizados: ya sea aprovechando su estructura de soporte existente o diseñando un nuevo sistema de pistas, nos aseguramos de que la grúa se adapte perfectamente a sus instalaciones.

Soluciones de elevación optimizadas: desde grúas livianas de 1 tonelada hasta sistemas pesados de 500 toneladas, adaptamos la capacidad de elevación y la altura del gancho con precisión a sus necesidades de producción.

Instalación flexible: Ya sea que su techo sea alto y despejado o esté abarrotado de tuberías y equipos, diseñamos soluciones que maximizan el espacio utilizable, vertical y horizontalmente.

Enfoque de gancho mejorado: Nuestros sistemas de funcionamiento superior minimizan el espacio muerto en los extremos del puente, y nuestra grúa aérea de funcionamiento inferior aprovecha al máximo las áreas estrechas cerca de paredes u obstrucciones laterales.

La elección entre configuraciones de funcionamiento superior o inferior depende de la estructura de su edificio, los requisitos de elevación y las prioridades de espacio, y el equipo de ingeniería de Dafang Crane está aquí para guiarlo personalmente a través de cada detalle.
