Système de pont roulant : un aperçu complet

La manutention est un aspect essentiel de toute opération industrielle, et le bon équipement peut faire toute la différence. Les systèmes de ponts roulants sont des solutions polyvalentes, fiables et efficaces pour déplacer des matériaux et des produits dans les installations de fabrication, d'entreposage et de construction. Dans cet article, nous discuterons des composants et des caractéristiques d'un système de pont roulant, et comment choisir le système de pont roulant.

Composants et leurs fonctions du système de pont roulant

Les systèmes de pont roulant se composent de plusieurs composants critiques, chacun avec ses fonctions uniques :

Pont

Le chariot et le palan sont soutenus par une poutre horizontale appelée « pont » qui couvre la distance entre deux supports. Sa fonction est de fournir un placement correct de la charge en permettant au chariot et au palan de se déplacer d'avant en arrière sur toute la portée du système de grue. Généralement fabriqué en acier, le pont est conçu pour supporter le poids de la cargaison soulevée ainsi que celui du chariot et du palan.

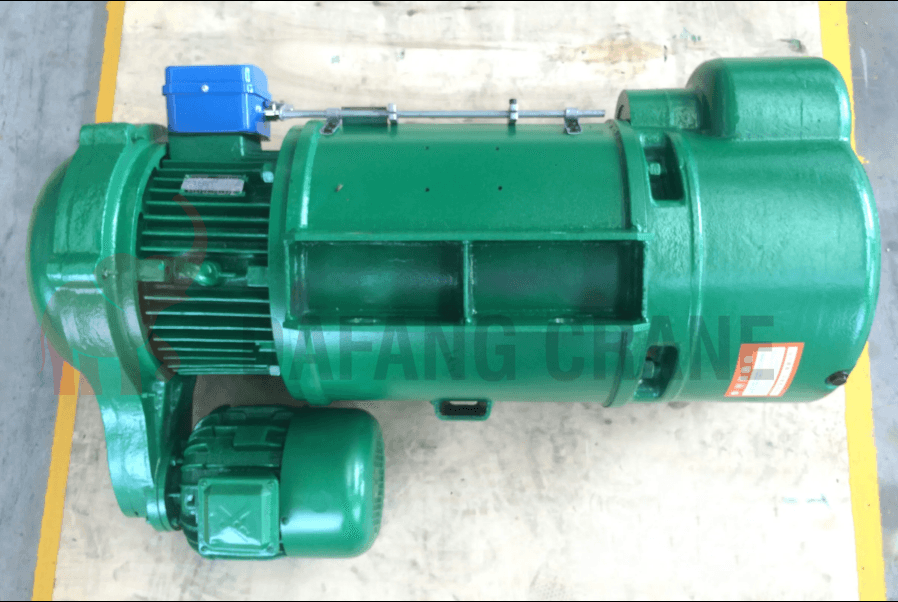

Hisser

Le palan est responsable du levage et de l'abaissement de la charge attachée à la grue. Il se compose d'un moteur, d'une boîte de vitesses, d'un tambour et d'un câble métallique ou d'une chaîne. Le moteur du palan fournit la puissance nécessaire pour soulever la charge, tandis que la boîte de vitesses contrôle la vitesse et le couple du palan. Le tambour maintient le câble métallique ou la chaîne, qui est utilisé pour soulever la charge, et le système de freinage garantit que la charge reste sécurisée une fois soulevée.

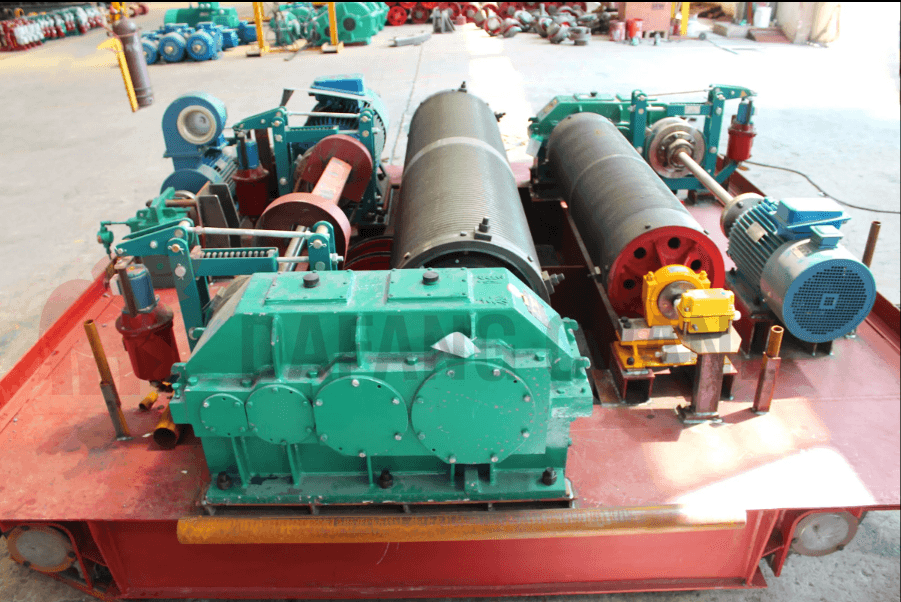

Chariot

Le palan est déplacé le long du pont à l’aide d’une machine appelée chariot. Il est propulsé par un moteur électrique et se déplace sur des rails fixés au sommet du pont. Les charges peuvent être positionnées avec précision grâce à la capacité du palan à monter et descendre la travée du système de grue grâce au chariot.

Piste

La piste sert d'élément structurel qui soutient le pont et donne au chariot une voie sur laquelle se déplacer. Il est généralement construit avec des poutres en acier et est solidement fixé à la structure ou aux fondations du bâtiment. Pour assurer un fonctionnement sûr et fiable, la piste doit être construite et conçue pour supporter le poids et le mouvement du système de grue.

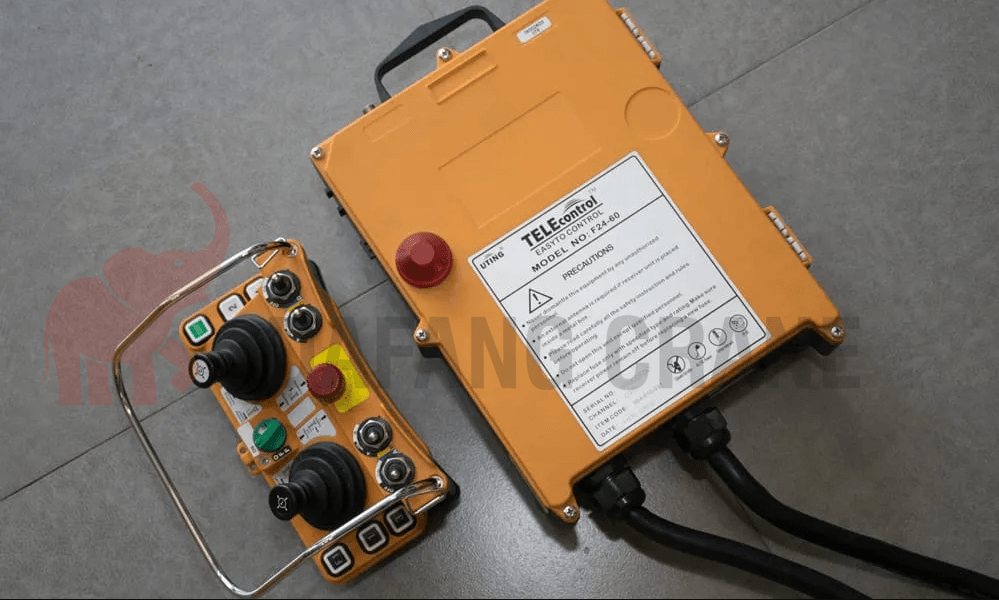

Pendentif ou système de télécommande

L'interface entre l'opérateur et le système de grue est le système de commande suspendu ou à distance. Il permet à l'opérateur de contrôler le palan, le chariot et le pont à distance sécurisée. Contrairement au système de télécommande, qui communique avec la grue via des signaux radio, le pendentif est un appareil portatif doté de boutons ou d'interrupteurs qui contrôlent le mouvement de la grue.

Caractéristiques des systèmes de pont roulant

Capacité de chargement

La capacité de charge d'un système de grue EOT est l'une de ses caractéristiques les plus importantes. Ces grues sont conçues pour soulever et déplacer des charges de poids différents. Plusieurs centaines de tonnes peuvent être soulevées par certains systèmes, ce qui les rend importants dans les secteurs de la navigation, de la fabrication et de la construction.

Polyvalence

L'adaptabilité des systèmes de ponts roulants est une autre qualité. Ils peuvent être conçus pour fonctionner de différentes manières en fonction des besoins de l'industrie. Par exemple, il existe des grues monopoutre, des grues bipoutre et des grues à portique. Alors que les ponts roulants bipoutre peuvent supporter des charges plus importantes et des portées plus longues, les ponts roulants monopoutre sont les meilleurs pour des charges moindres et des portées plus courtes. Pour les applications extérieures où la grue doit se déplacer avec la charge, les grues à portique sont appropriées.

Des dispositifs de sécurité

Les systèmes de grue EOT sont également équipés de dispositifs de sécurité pour prévenir les accidents. Par exemple, des mécanismes de protection contre les surcharges sont installés pour empêcher la grue de soulever plus que sa capacité de poids maximale. De plus, des interrupteurs de fin de course sont ajoutés pour contrôler le mouvement de la grue et l'arrêter à des positions prédéterminées.

Automatisation

Un autre élément essentiel est l'automatisation des systèmes de ponts roulants. Ces grues peuvent être équipées de systèmes de contrôle de pointe permettant un fonctionnement autonome. Le placement précis de la charge est rendu possible par l'automatisation, ce qui augmente également la productivité.

Entretien

La maintenance est un aspect essentiel de toute machine, y compris les systèmes de ponts roulants. Ces systèmes nécessitent un entretien régulier pour garantir un fonctionnement fluide et éviter les temps d'arrêt. Il est essentiel de planifier des inspections régulières, la lubrification et le remplacement des pièces usées pour maintenir la grue en bon état de fonctionnement.

Comment choisir les systèmes de pont roulant

Les considérations clés lors du choix d'un système de pont roulant :

Capacité

La capacité d’un système de pont roulant doit être la première considération. Le poids de la charge la plus lourde que vous devez lever doit correspondre à la capacité de poids de la grue. Pour garantir la sécurité et éviter d'endommager la grue, vous devez choisir une grue d'une capacité légèrement supérieure à votre charge maximale.

Portée

La distance entre les poutres de roulement qui soutiennent la grue est appelée la portée de la grue. La portée doit être suffisamment grande pour englober toute la zone où la grue est nécessaire. Avant de choisir un système de grue de levage, il est essentiel d'évaluer l'étendue de l'espace dans lequel la grue sera utilisée.

Hauteur

Un autre facteur important à prendre en compte lors de la sélection d'un système de grue EOT est la hauteur de l'ascenseur. La hauteur de levage de la grue doit être suffisante pour soulever la charge jusqu'à son point le plus élevé. Il est crucial de mesurer la hauteur de l'espace de travail et d'identifier le point le plus élevé auquel la grue peut lever la cargaison.

Cycle de service

La fréquence d'utilisation de la grue est appelée cycle de service. Une grue plus durable avec un cycle de service plus élevé doit être choisie si la grue est utilisée fréquemment. Les grues à cycle de service inférieur pourraient être appropriées pour une utilisation sporadique ou des opérations à faible demande.

Vitesse

La vitesse de la grue est également un facteur important. La vitesse de la grue doit être adaptée au type de travail qu'elle effectuera. Une grue à mouvement lent peut convenir aux travaux de précision, tandis qu'une grue plus rapide peut être nécessaire pour les charges plus lourdes qui doivent être déplacées rapidement.

Source de courant

Une autre chose à prendre en compte est la source d'alimentation de la grue. Le diesel et l’électricité sont utilisés pour alimenter les ponts roulants. L'environnement dans lequel la grue est utilisée déterminera le type de source d'alimentation. Les grues diesel sont mieux adaptées aux sites extérieurs et isolés, tandis que les grues électriques conviennent à une utilisation intérieure.

Des dispositifs de sécurité

Donnez toujours la priorité à la sécurité lors de la sélection d’un système de grue de levage. Les interrupteurs de fin de course, les boutons d'arrêt d'urgence, la protection contre les surcharges et les alarmes d'avertissement doivent tous être inclus dans l'équipement de sécurité de la grue. Il est crucial de confirmer que la grue est conforme à toutes les exigences de sécurité.

Les systèmes de ponts roulants sont des solutions polyvalentes pour toute opération industrielle qui nécessite une manutention efficace, sûre et économique. En sélectionnant le bon type de système de grue et en tenant compte de ses composants, de sa capacité de charge, de sa portée, de sa hauteur de levage, de son cycle de service et de ses options de contrôle, les entreprises peuvent bénéficier d'une productivité accrue, d'une sécurité améliorée et d'économies de coûts. De plus, un entretien régulier et l'utilisation de dispositifs de sécurité peuvent contribuer à garantir le bon fonctionnement et la sécurité du système de grue pour les années à venir.
