Grue à portique en treillis : une solution de levage résistante aux intempéries

Nous avons désormais accès à une grande variété d'outils grâce au monde technique qui nous a facilité la vie. Il contient de nombreuses grues qui sont utilisées pour soulever et transporter de gros objets. La grue à portique en treillis fait partie de ces grues et est réputée pour sa résistance aux intempéries.

Qu'est-ce qu'une grue à portique en treillis ?

Une grue à portique en treillis supporte la charge qu'elle soulève à l'aide d'une construction en treillis. Le cadre est composé de nombreux triangles minuscules, maximisant la résistance tout en réduisant le poids de la grue. Deux poutres verticales, également appelées jambes, sont reliées en haut par une poutre horizontale, également appelée traverse, pour former la charpente principale d'une grue à portique en treillis. Cette traverse sert de pont sur lequel passe le chariot. Le chariot a un palan qui est utilisé pour soulever et abaisser les marchandises. Les roues ou roulettes qui supportent l'ensemble de la construction sont utilisées sur une piste ou une piste.

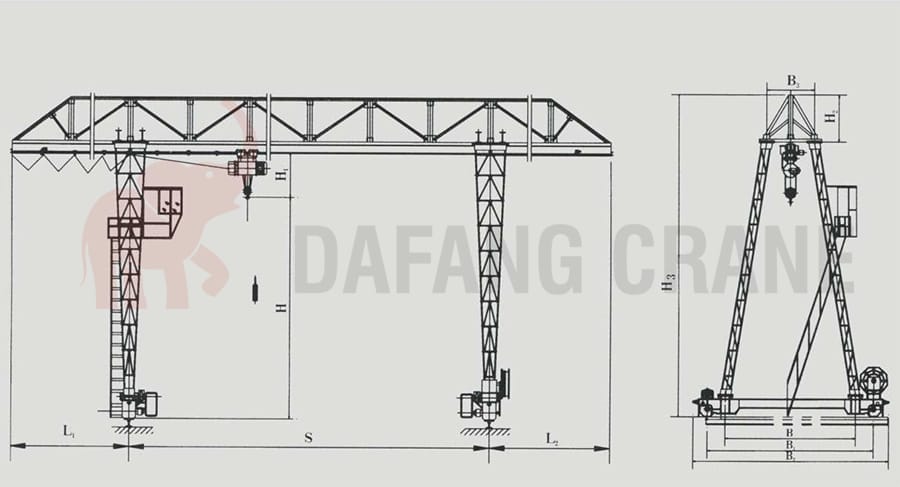

Conception et composition de la grue à portique en treillis

La conception et la composition d'une grue à portique en treillis jouent un rôle important dans la détermination de ses performances et de son efficacité. Les grues à portique en treillis sont généralement conçues avec une structure en treillis triangulaire qui confère résistance et stabilité à la grue. La structure en treillis est composée de poutres interconnectées qui forment une ossature rigide capable de supporter de lourdes charges sans se plier ni se déformer.

Composants d'une grue à portique en treillis

Une grue à portique en treillis se compose de plusieurs composants importants, notamment la poutre principale, les chariots d'extrémité, le mécanisme de levage, le système électrique et le système de contrôle :

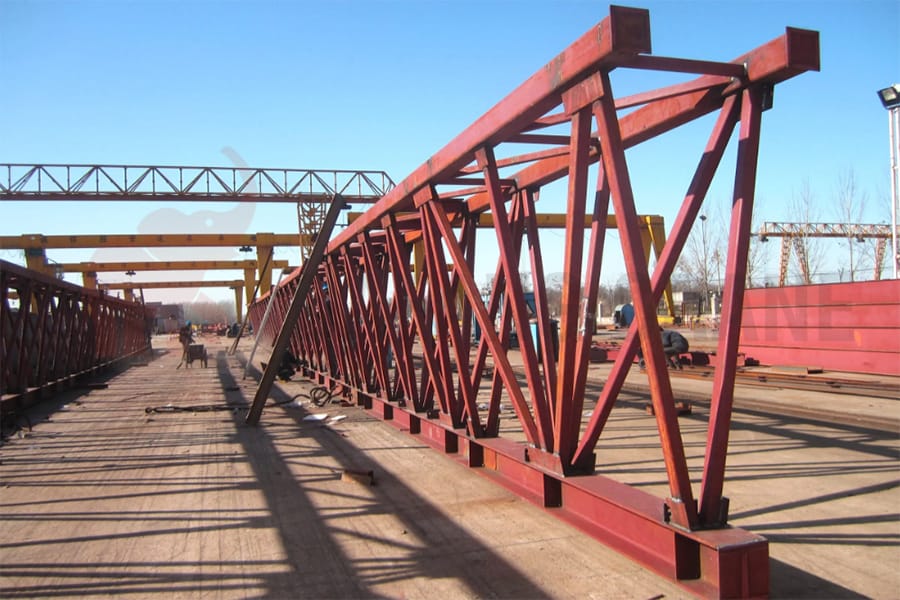

Poutre principale: Il s'agit du principal élément structurel de la grue et il est chargé de supporter le poids de l'objet à hisser. Selon la taille de la grue, la poutre principale peut être construite en acier et sa longueur peut varier.

Chariots d'extrémité: Les chariots d'extrémité sont les structures à chaque extrémité de la poutre principale qui supportent le chariot du palan et lui permettent de se déplacer sur la longueur de la poutre. Ils sont également équipés de roues qui roulent sur des rails ou des rails.

Mécanisme de levage: Le composant de la grue qui soulève et abaisse réellement la charge s'appelle le mécanisme de levage. Un tambour entraîné par un moteur électrique et un câble métallique ou une chaîne enroulée autour du tambour constituent le mécanisme de levage. Le câble métallique ou la chaîne se déplace avec la rotation du tambour, augmentant ou réduisant la charge selon les besoins.

Système électrique: L'électricité nécessaire au fonctionnement des nombreux moteurs et mécanismes à l'intérieur de la grue est fournie par ce système. Il dispose d'un panneau de commande que l'opérateur peut utiliser pour diriger les mouvements de la grue, ainsi que d'éléments de sécurité, notamment des fins de course et des boutons d'arrêt d'urgence.

Système de contrôle: Celui-ci contrôle toutes les pièces de la grue et s'assure qu'elles fonctionnent correctement dans leur ensemble. C'est le cerveau de la grue. Les mouvements de la grue sont ajustés par le système de contrôle en fonction de l'emplacement et du mouvement de la charge, qui est surveillée via des capteurs et des boucles de rétroaction. De plus, elle est dotée de fonctions de sécurité, notamment une protection contre les surcharges, qui empêche la grue de soulever plus de poids qu'elle ne peut en supporter.

Types de grue à portique en treillis

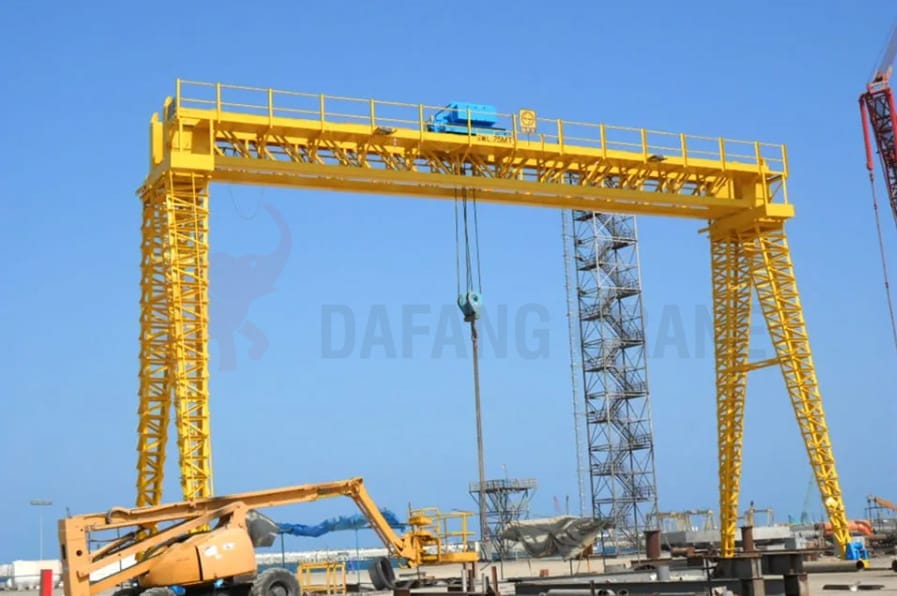

Grue à portique monopoutre en treillis

Des poutres simples qui s'étendent sur toute la longueur des grues à portique en treillis monopoutre sont utilisées dans leur construction. Deux jambes de chaque côté de cette poutre, reliées par une charpente en treillis, la soutiennent. La grue peut soulever et transférer d'énormes charges car la poutre est fixée à un chariot qui parcourt toute la longueur de la grue.

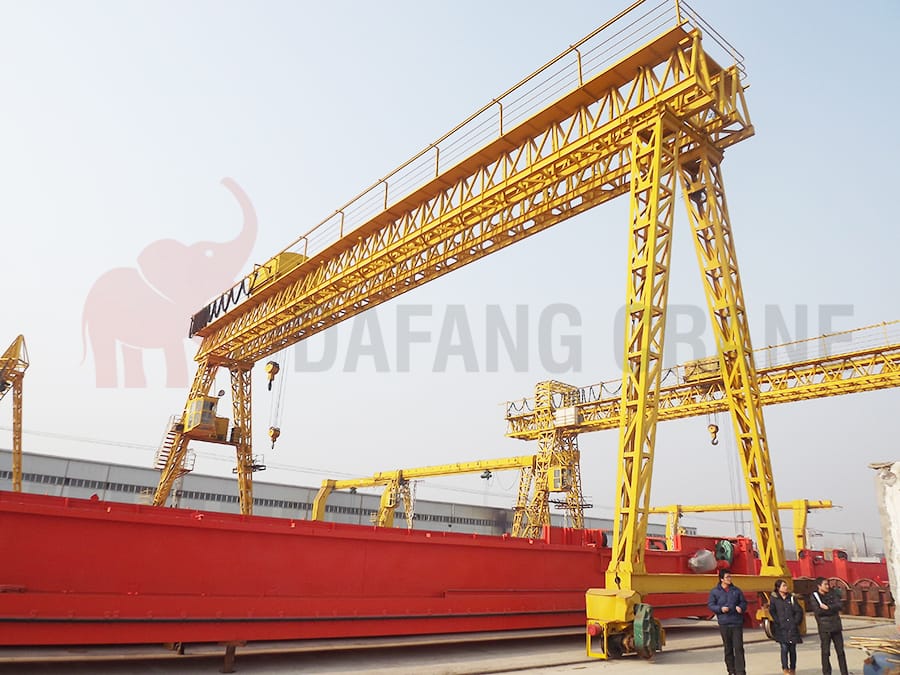

Grue à portique en treillis à double poutre

Deux poutres parcourent toute la longueur des portiques à treillis bipoutre. Quatre jambes de chaque côté qui sont également reliées par un système de fermes soutiennent ces poutres. Parce que le chariot est suspendu entre les deux poutres, il a une capacité de levage plus élevée et est plus stable.

Avantages d'une grue à portique en treillis

L'utilisation d'une grue à portique en treillis présente plusieurs avantages, notamment :

Résistance aux intempéries

La résistance d’un portique en treillis aux intempéries est l’un de ses principaux avantages. Ceci est crucial en extérieur où la grue peut être soumise à des vents violents, à la pluie ou à la neige. La grue peut continuer à fonctionner de manière sûre et efficace grâce à la tolérance exceptionnelle de la structure en treillis aux conditions météorologiques difficiles.

La flexibilité

L’utilisation d’un portique en treillis présente l’avantage supplémentaire d’être adaptable à différents besoins. La portée de la grue peut être augmentée ou diminuée à l'aide de différentes conceptions de fermes, lui permettant de fonctionner efficacement dans une variété de contextes. Les grues à portique peuvent également être équipées d'une variété de palans et d'autres accessoires pour gérer diverses charges.

Capacité de charge élevée

La capacité d'une grue à portique en treillis à fournir une grande capacité de levage sans nécessiter une quantité importante de support structurel est l'un des principaux avantages de son utilisation. En répartissant également la charge sur toute la structure, la conception de la ferme réduit la contrainte exercée sur un point particulier. Cela se traduit par la capacité de la grue à supporter un poids plus important avec moins de matériel, ce qui en fait un choix pratique pour de nombreuses entreprises.

Applications d'une grue à portique en treillis

Une grue à portique en treillis est généralement utilisée dans les applications suivantes :

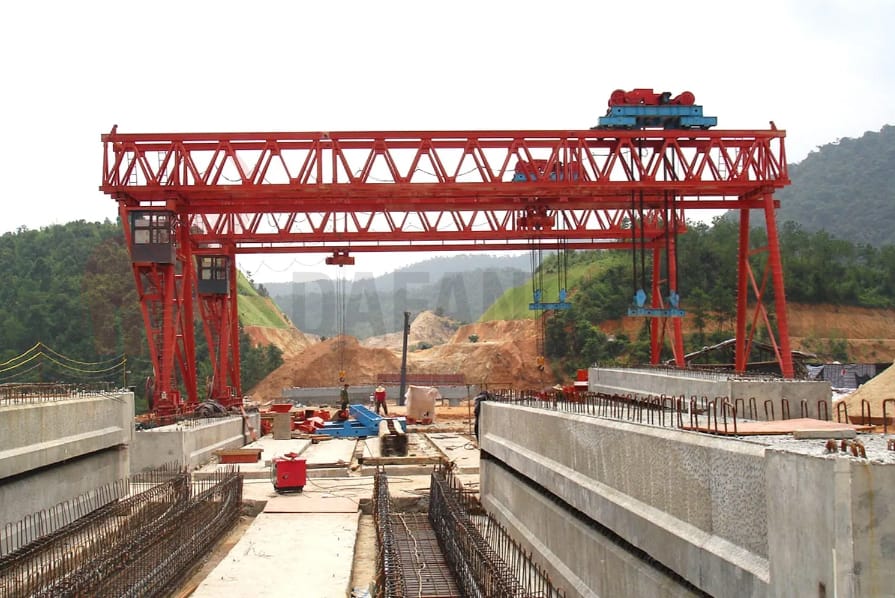

Cour de poutre en béton

Le levage et le déplacement de poutres en béton est l'une des principales utilisations d'une grue à portique en treillis dans une cour de poutres en béton. Le cadre structurel des grands projets de construction comme les ponts, les survols et les autoroutes est constitué de grandes parties de poutres en béton. Les grues à portique en treillis sont un équipement essentiel dans toute cour de poutres en béton, car elles peuvent facilement soulever et déplacer ces poutres en béton robustes.

Ports et ports d'expédition

Dans les ports maritimes, les grues à portique en treillis sont capables de transporter une variété de marchandises. Ces grues peuvent facilement soulever et transférer d'énormes charges, notamment des véhicules, des machines et des conteneurs d'expédition. Parce qu'elles peuvent fonctionner par tous les temps, les grues à portique en treillis sont un outil utile dans les ports d'expédition. Ces grues peuvent fonctionner de manière fiable même dans des endroits hostiles car elles peuvent résister à des vents violents, des pluies torrentielles et des températures extrêmement élevées ou basses. Ils sont donc parfaits pour une utilisation dans les ports du monde entier où la météo peut être très imprévisible.

Cour ouverte

L'une des principales applications d'une grue à portique en treillis dans une cour ouverte est la manutention de marchandises. Ces grues sont idéales pour soulever et transférer des marchandises d'un endroit à un autre dans une cour ouverte. La structure en treillis permet à la grue de couvrir une plus grande surface, offrant une plus grande amplitude de mouvement et une plus grande flexibilité lors de la manœuvre d'objets volumineux et lourds.

La grue à portique en treillis a une charge élevée, une forte résistance au vent et un poids léger. Si vous avez besoin d'une solution de levage capable de résister aux intempéries et de fournir un service fiable, vous pouvez nous contacter pour une consultation gratuite sur une grue à portique en treillis.
