Tipi di gru a ponte elettromagnetiche e guida alla selezione

I carroponti elettromagnetici sono un tipo di macchinario ingegneristico progettato per sollevare e manipolare vari oggetti magnetici utilizzando i principi dell'elettromagnetismo. Sono incredibilmente utili per la movimentazione e lo scarico di pezzi pesanti, materiali metallici, prodotti in ferro, rottami di acciaio e altri oggetti. Esistono varie tipologie di carroponti elettromagnetici, ciascuna adatta a diversi scenari operativi. Questo articolo introdurrà i diversi tipi di carroponti elettromagnetici e le loro situazioni applicabili, aiutandoti nella scelta del carroponte elettromagnetico più adatto alle tue esigenze.

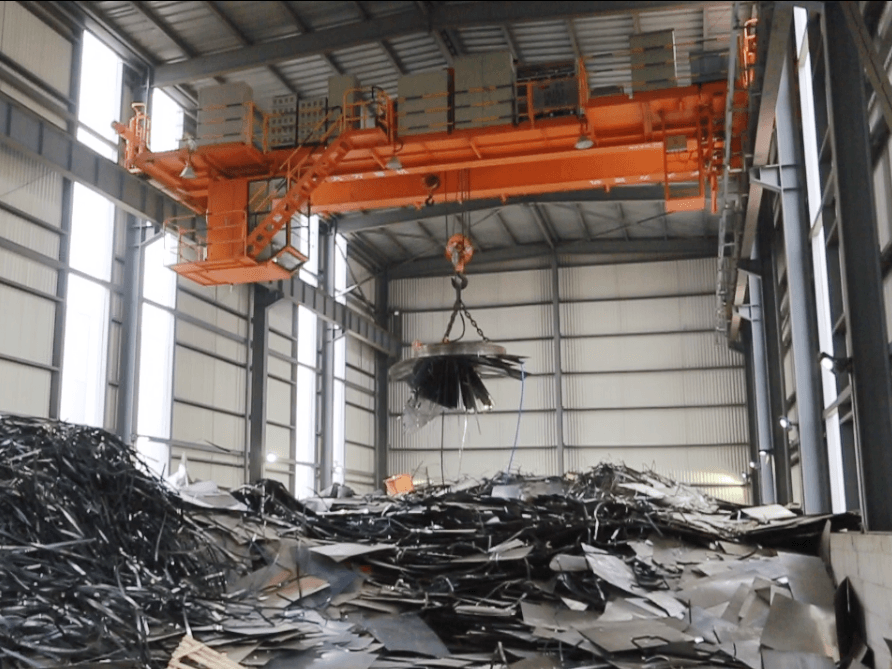

Gru a ponte elettromagnetiche QC con mandrino

La gru a ponte elettromagnetica QC è strutturalmente composta da un carrello di sollevamento, un telaio a ponte, un meccanismo di traslazione della gru, un'apparecchiatura elettrica e un mandrino elettromagnetico staccabile. È adatto per operazioni di carico, scarico e impilamento in stazioni di recupero rottami di acciaio, all'interno dello stoccaggio di rottami di acciaierie, per il sollevamento di lingotti e billette di acciaio e per l'alimentazione di piccoli forni elettrici nella produzione dell'acciaio. Per garantire il funzionamento sicuro della gru, è possibile aggiungere un sistema di controllo della ritenzione magnetica di spegnimento per impedire la caduta delle merci in caso di improvvisa interruzione di corrente.

• Capacità: 5-10 t/16-20 t/32-50 t
• Portata: 10,5 m/13,5 m/16,5 m/19,5 m/22,5 m/25,5 m/28,5 m/31,5 m
• Altezza di sollevamento: 12-18 m
• Mansione lavorativa: A6

I carriponte elettromagnetici QC con mandrini vengono utilizzati principalmente con i seguenti spandiconcime:

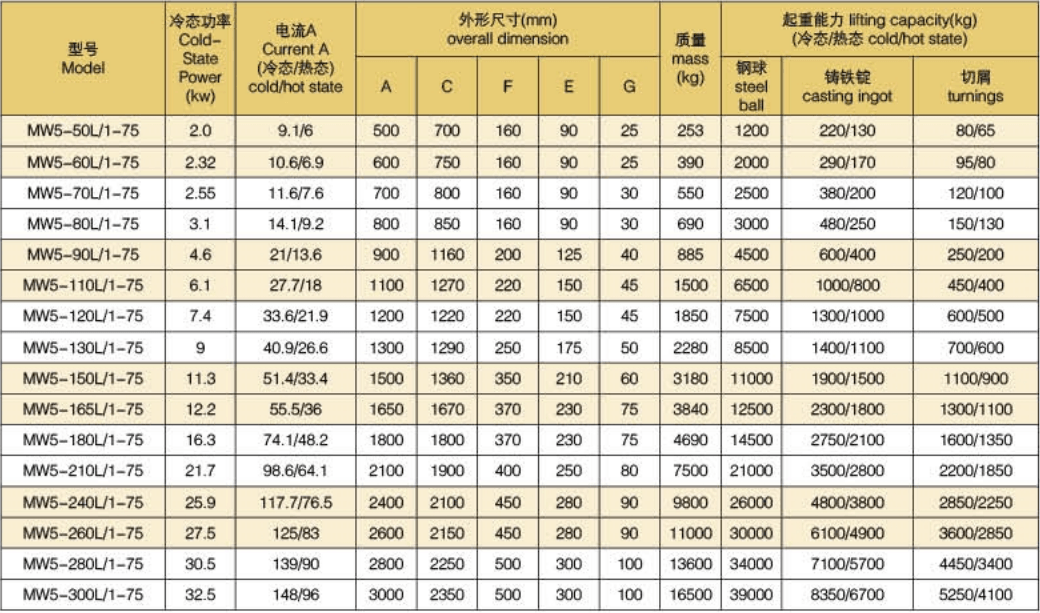

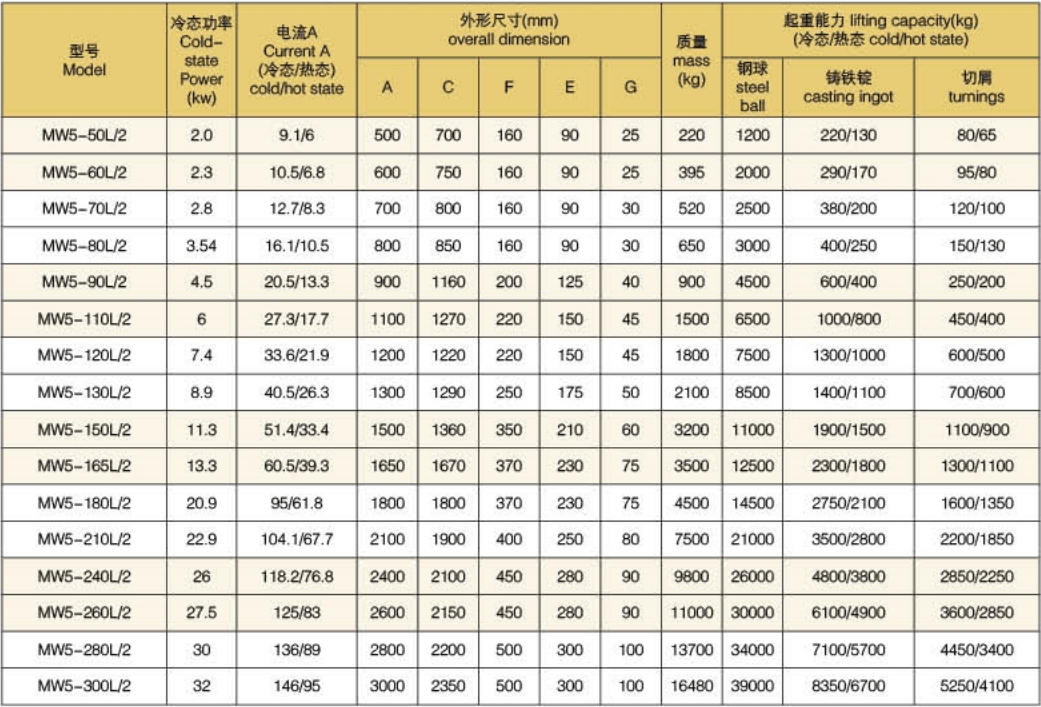

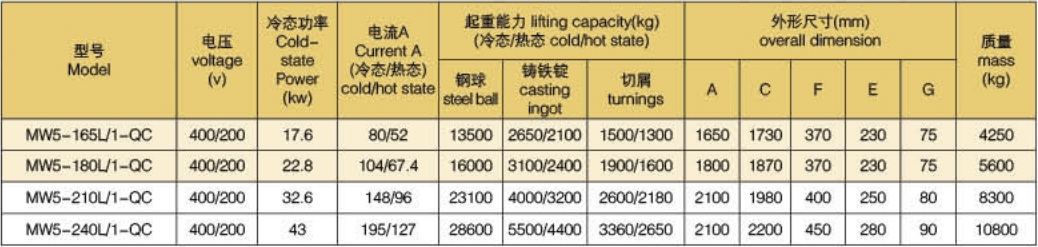

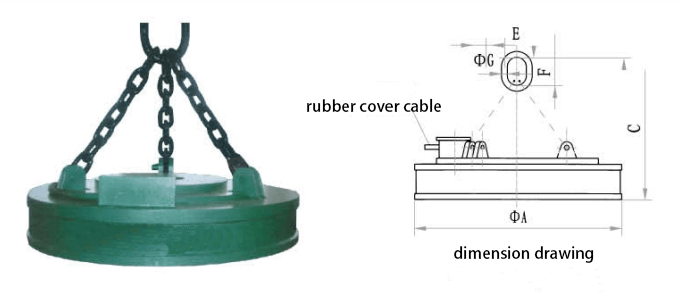

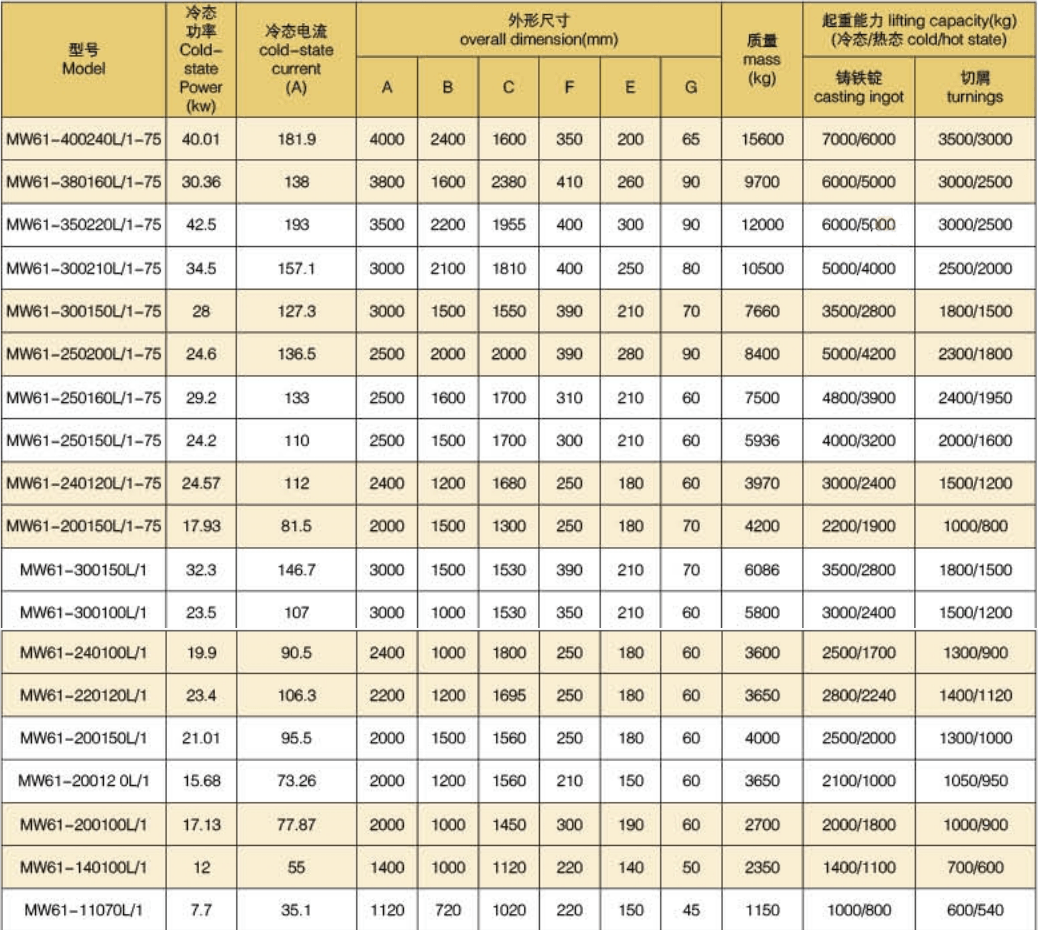

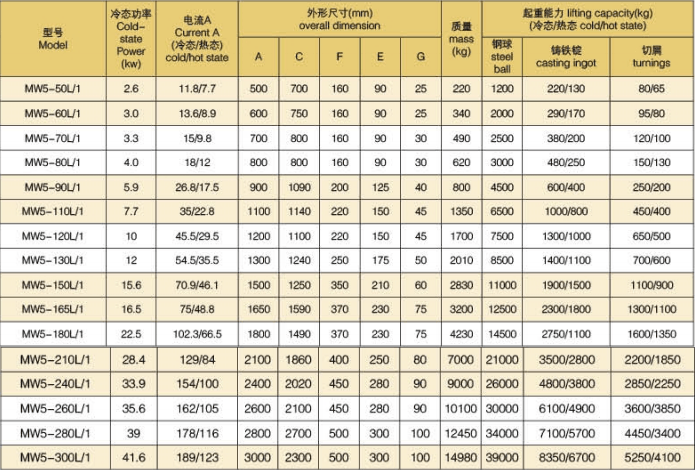

Mandrini elettromagnetici circolari

È adatto per sollevare lingotti di ghisa, sfere d'acciaio, blocchi di ghisa, trucioli di lavorazione, tutti i tipi di ferro vario, materiali per forni, rottami di acciaio nelle fonderie. Nei processi di movimentazione delle scorie viene utilizzato per rimuovere pezzi di ferro di grandi dimensioni, ma anche per sollevare la polvere di ferro negli impianti di lavaggio del carbone.

Tipo a temperatura normale: adatto per materiali con temperatura inferiore a 150 ℃, tensione nominale DC-220 V, ciclo di lavoro TD-60%.

Tipo ad alta frequenza: adatto per il sollevamento più frequente di materiali. Tensione nominale DC-220 V, ciclo di lavoroTD-75%.

Tipo ad alta temperatura: adatto per materiali inferiori a 700 ℃, tensione nominale DC-220 V, ciclo di lavoro TD-60%.

Forte tipo magnetico: la forza di aspirazione è circa 30% superiore rispetto al tipo ordinario, particolarmente adatta per il processo di alimentazione della produzione dell'acciaio in forni elettrici.

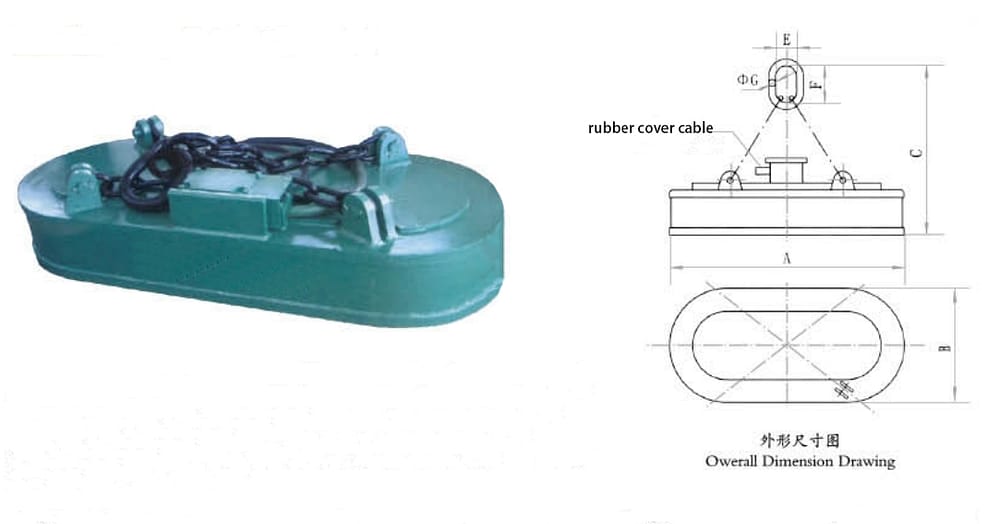

Mandrino elettromagnetico ovale

È adatto per il carico e lo scarico efficiente di rottami di ferro e acciaio in contenitori stretti a forma di tronco. Questi divaricatori sono generalmente personalizzati in base alla forma del tronco.

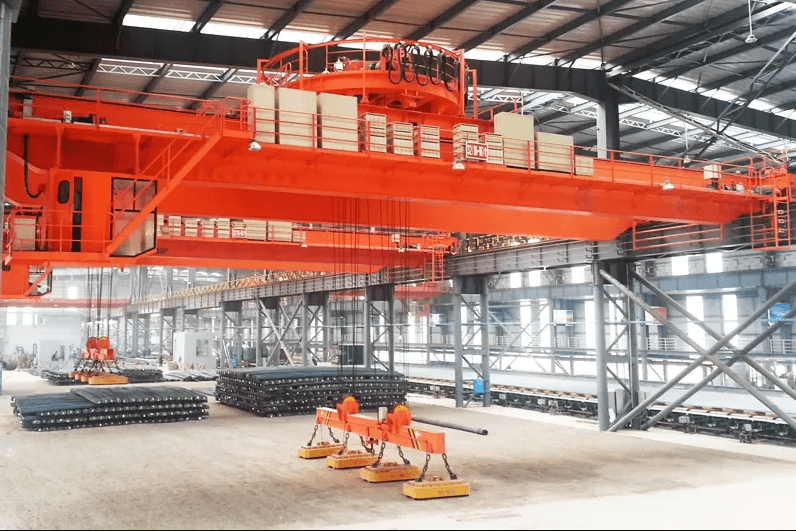

Carroponti elettromagnetici QCL con trave sospesa

La gru a ponte a trave sospesa elettromagnetica QCL è composta principalmente da un telaio a ponte a forma di scatola, uno spreader a trave sospesa elettromagnetico, un carrello di sollevamento, un meccanismo di traslazione della gru, una cabina di guida e un sistema di controllo elettrico. Può essere dotata di un sistema di ritenzione magnetica con spegnimento automatico ed è adatta per sollevare billette di acciaio lunghe, piastre, barre, bobine e altri articoli. Viene utilizzata principalmente nelle linee di laminazione delle acciaierie, nei magazzini di prodotti finiti, nei piazzali di materiali in acciaio dei cantieri navali e nelle officine di tranciatura.

• Capacità: 7,5+7,5t/10+10t/16+16t/20+20t
• Portata: 22,5/25,5/28,5/31,5/34,5 m
• Altezza di sollevamento: 15-16 m
• Mansione lavorativa: A6-A7

I carroponti elettromagnetici a trave sospesa sono disponibili principalmente nelle seguenti forme:

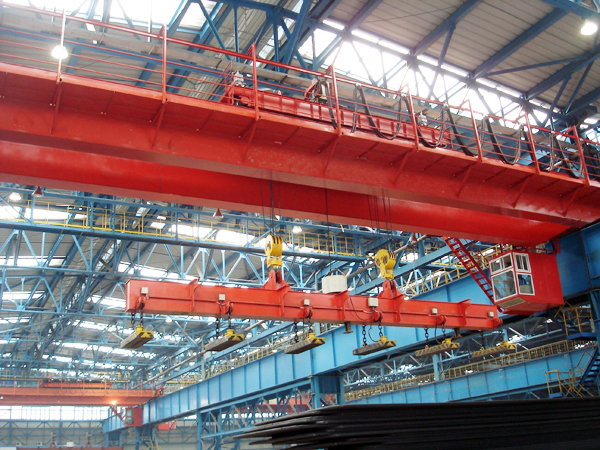

• Travi sospese parallele alla trave principale.
• È adatto alla movimentazione di pezzi lunghi di lastre di acciaio, profilati, lamiere, barre, coils, ecc. parallelamente alla direzione della trave principale.
• Lo spreader non può ruotare e può spostare oggetti solo in direzione verticale o orizzontale rispetto alla trave principale.
• Costo inferiore rispetto alle gru elettromagnetiche girevoli.

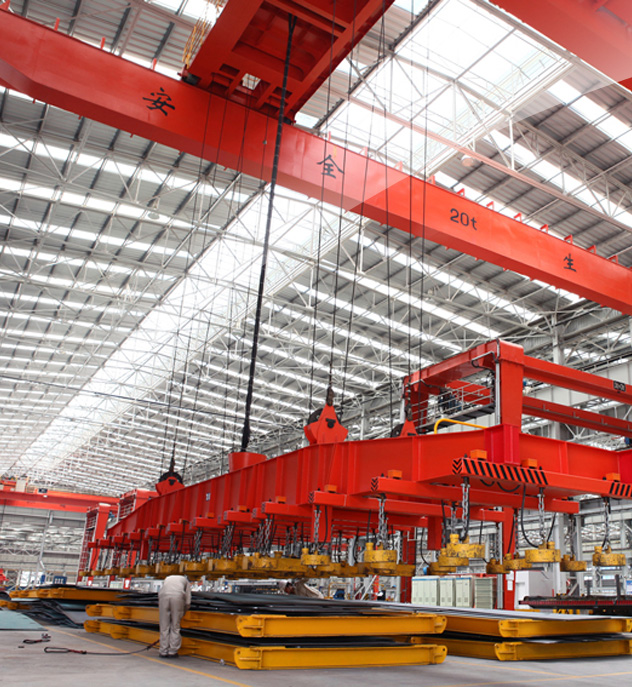

• Trave sospesa verticale rispetto alla trave principale.
• È adatto alla movimentazione di pezzi lunghi di piastre, profilati, lamiere, barre, coils, ecc. in acciaio in direzione perpendicolare alla trave principale.
• Lo spreader non può ruotare e può spostare oggetti solo in direzione della trave abbagliante verticalmente o orizzontalmente.

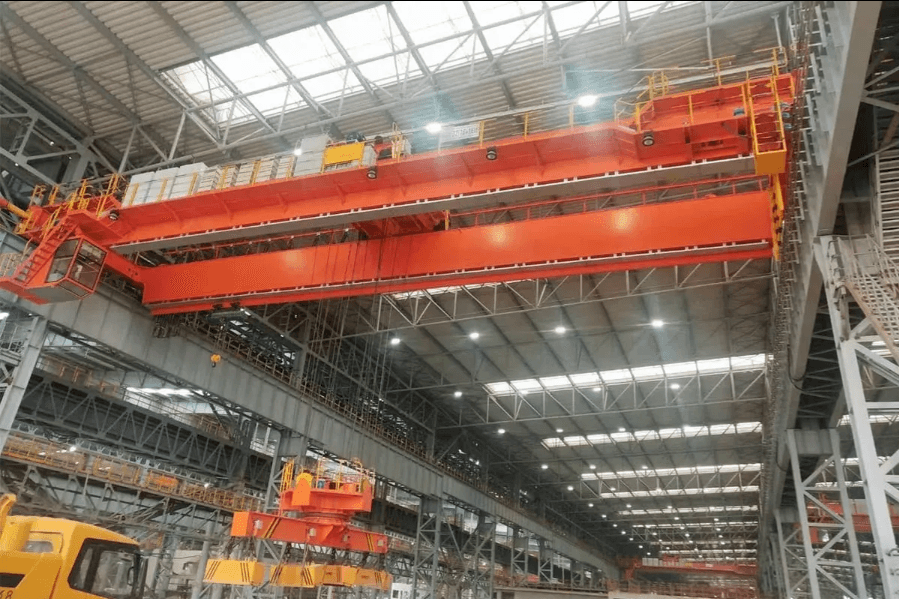

• Carroponte superiore elettromagnetico rotante con trave sospesa.
• È adatto al sollevamento di lamiere, profilati, lamiere, barre, coils e altri oggetti in acciaio.
• Il divaricatore può ruotare orizzontalmente e può posizionare e spostare oggetti con qualsiasi angolazione.
• Rispetto al tipo a rotazione inferiore, questa gru è più costosa, ma le prestazioni sono più stabili e durevoli.
• Può aumentare l'altezza di sollevamento della gru in spazi limitati, ma richiede spazio sufficiente sopra l'officina.

• Carroponte inferiore elettromagnetico rotante con trave sospesa.
• È adatto al sollevamento di lamiere, profilati, lamiere, barre, coils e altri oggetti in acciaio.
• Il divaricatore può essere ruotato orizzontalmente e gli oggetti possono essere posizionati e spostati con qualsiasi angolazione.

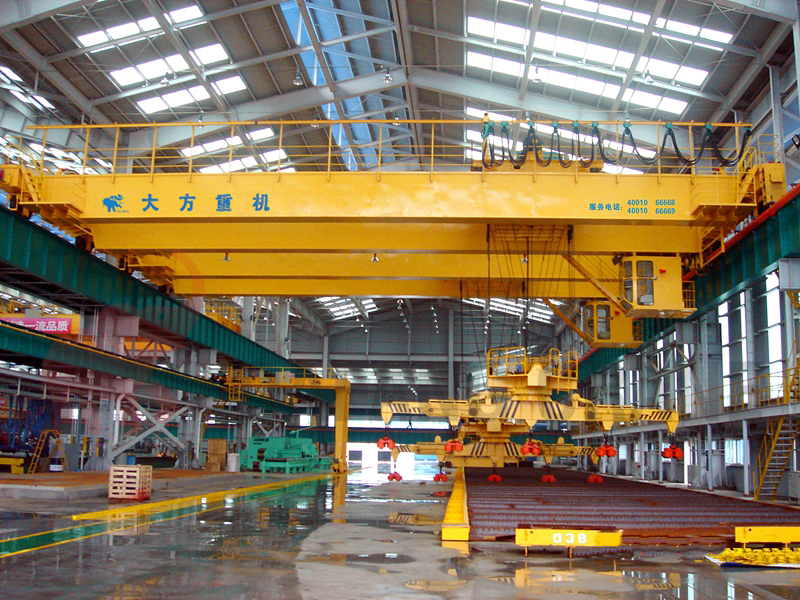

• Carroponti telescopici a trave pensile elettromagnetica.
• Lo spreader può essere retratto, particolarmente adatto per il sollevamento di diverse specifiche di piastre di acciaio, profili, piastre, barre, bobine e altri articoli.

Esistono diversi tipi principali di divaricatori utilizzati nelle gru a ponte elettromagnetiche a trave sospesa:

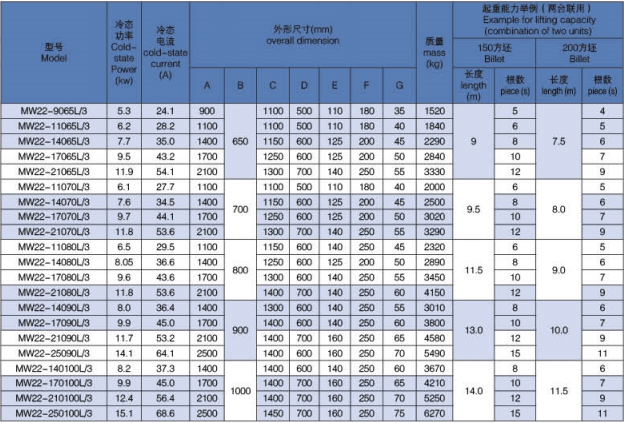

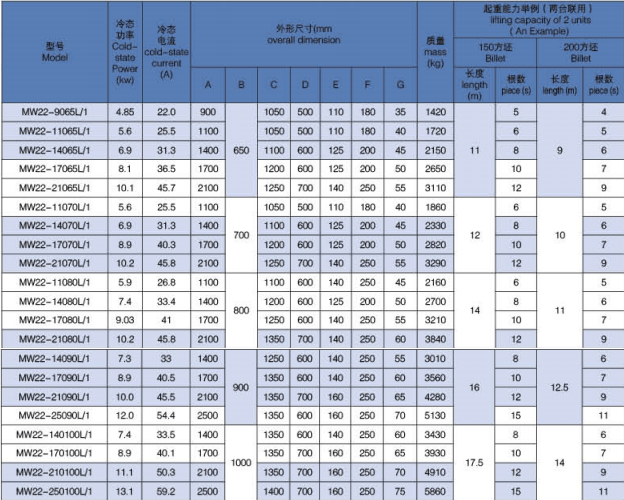

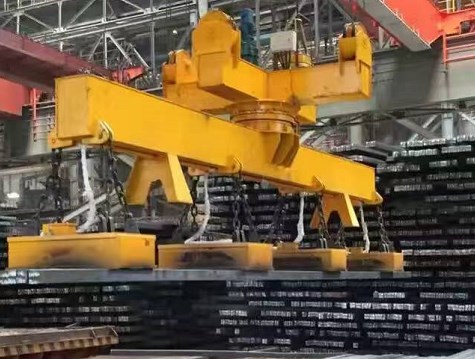

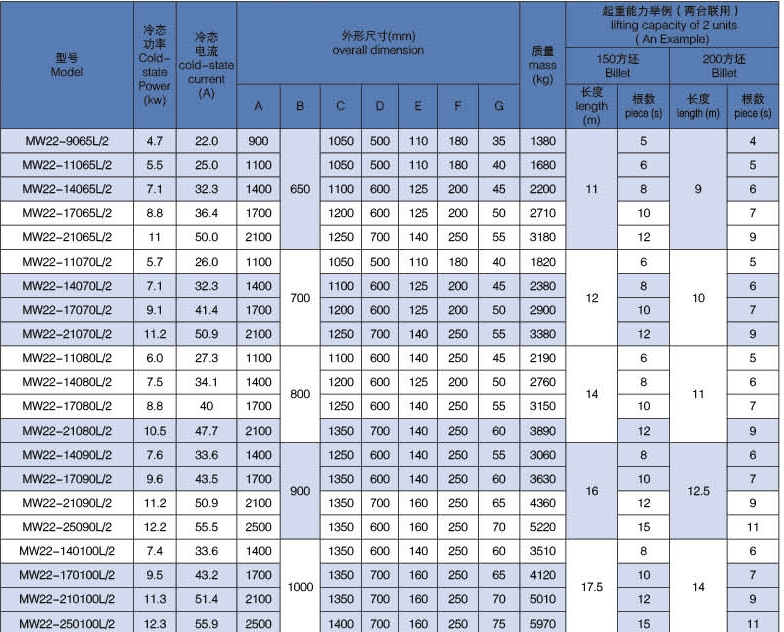

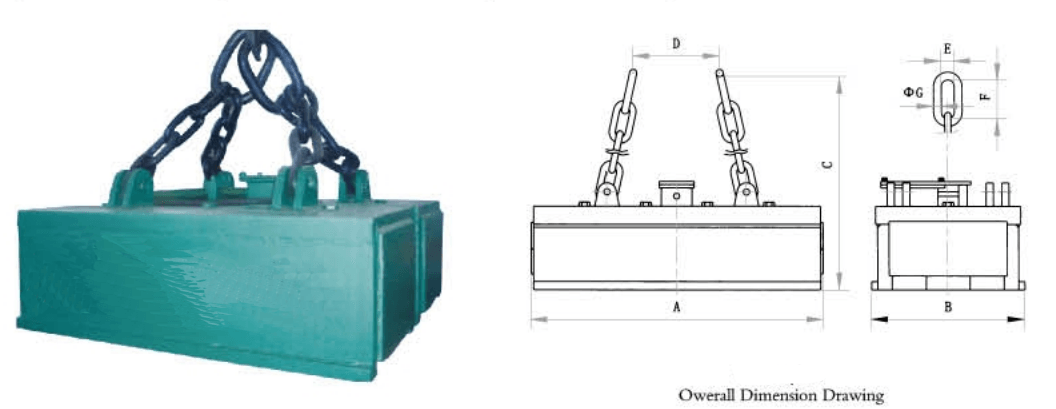

Spanditore Elettromagnete per Sollevamento Billette, Travi, Bramme

È adatto principalmente per il sollevamento di billette, lingotti e billette primarie di grandi dimensioni, ecc. Può essere utilizzato anche per il sollevamento di billette e sezioni rotonde. Per diversi tipi di acciaio vengono adottati diversi progetti di circuiti magnetici. Sono disponibili il tipo a temperatura normale, il tipo ad alta temperatura e il tipo a temperatura ultraelevata.

Tipo di temperatura normale: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 150 ℃.

Tipo ad alta temperatura: tensione nominale DC-220V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali di 150-600℃.

Tipo a temperatura ultraelevata: tensione nominale DC-220V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali di 600-700℃.

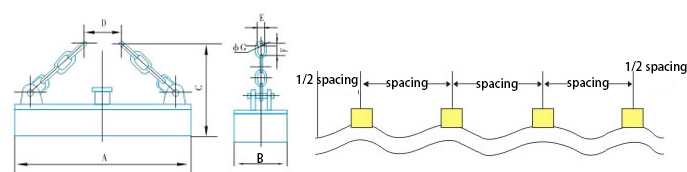

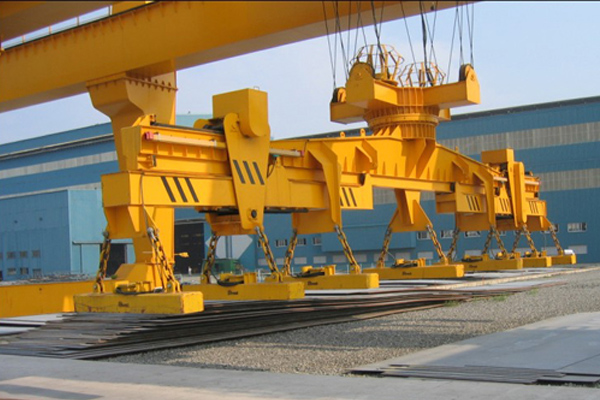

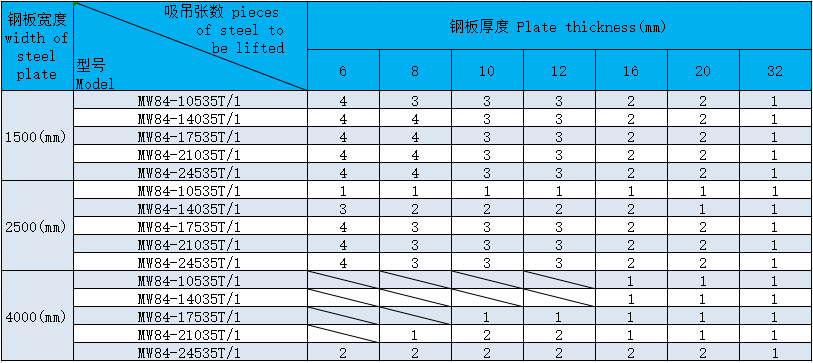

Divaricatore Elettromagnete per Sollevamento Lamiere in Acciaio

È progettato per il sollevamento di lastre di acciaio di medio spessore. Operazione di sollevamento sicura, precisa e veloce. Considerando la possibile flessione e deformazione del sollevamento di piastre di acciaio lunghe che possono influire sulla movimentazione sicura, più elettromagneti vengono generalmente utilizzati insieme quando si sollevano piastre di acciaio di grandi dimensioni. Per la piastra in acciaio di medio spessore (6 mm-32 mm), la spaziatura del solenoide dipende da 2,5-3,5 m e la lunghezza di entrambe le estremità della parte tesa può essere considerata pari a 1/2 della spaziatura, in base alla differenza della numero di fogli da sollevare, può essere suddiviso in tipo 350 e tipo 400.

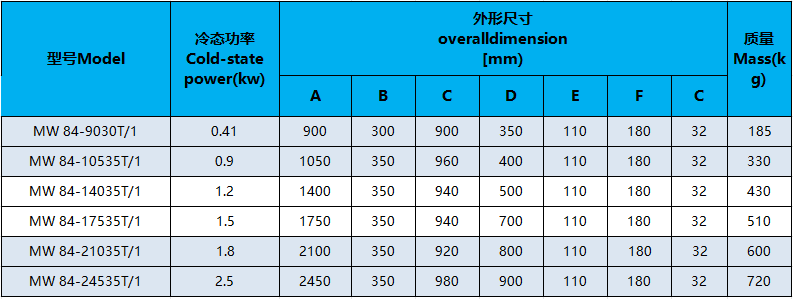

350 Tipo di temperatura normale: tensione nominale DC-220V, ciclo di lavoroTD-60%, adatto per fabbriche di piastre medie e spesse, fabbriche di costruzioni navali, impianti di produzione di macchinari, adottando la modalità di controllo della magnetizzazione, può sollevare una o un certo numero di piastre di acciaio.

Nota: il MW84-9030T/1 è classificato per DC-110 V.

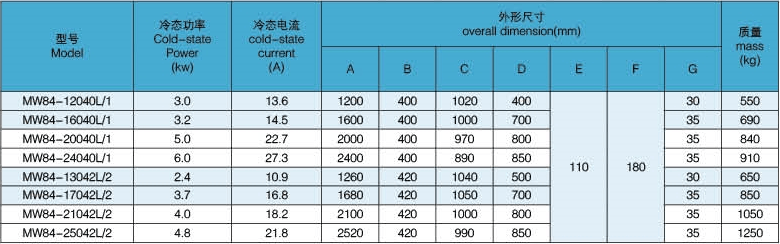

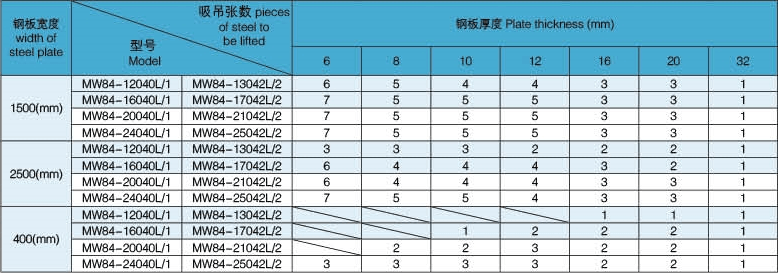

Modello 400: Il modello 400 è adatto alla movimentazione del maggior numero possibile di lamiere contemporaneamente e i prodotti ad alta temperatura possono essere progettati e realizzati separatamente in base alle esigenze degli utenti per il sollevamento di piastre di acciaio al di sotto di 700 ℃.

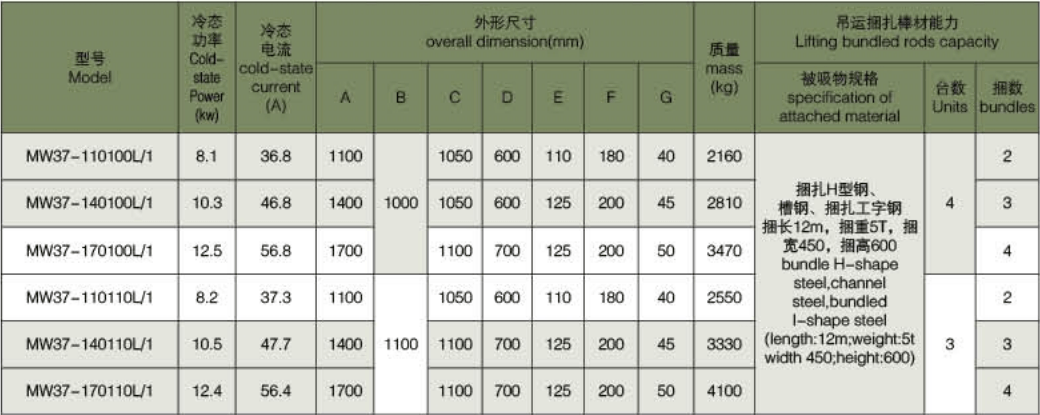

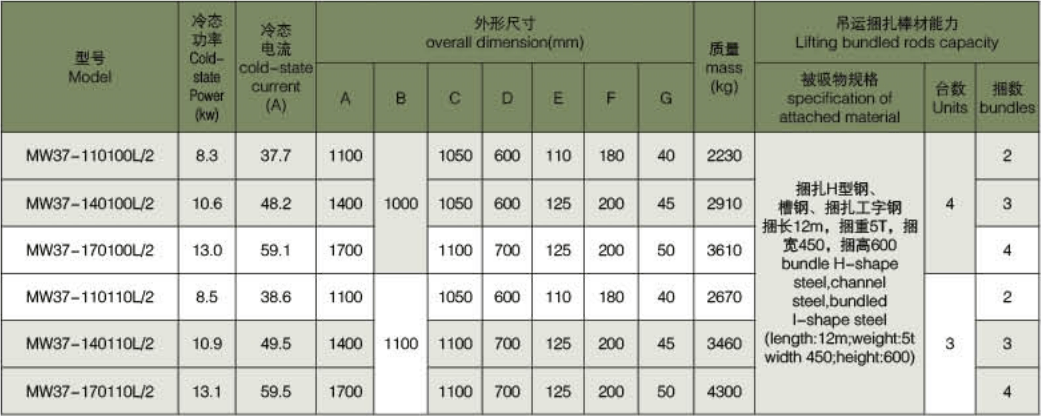

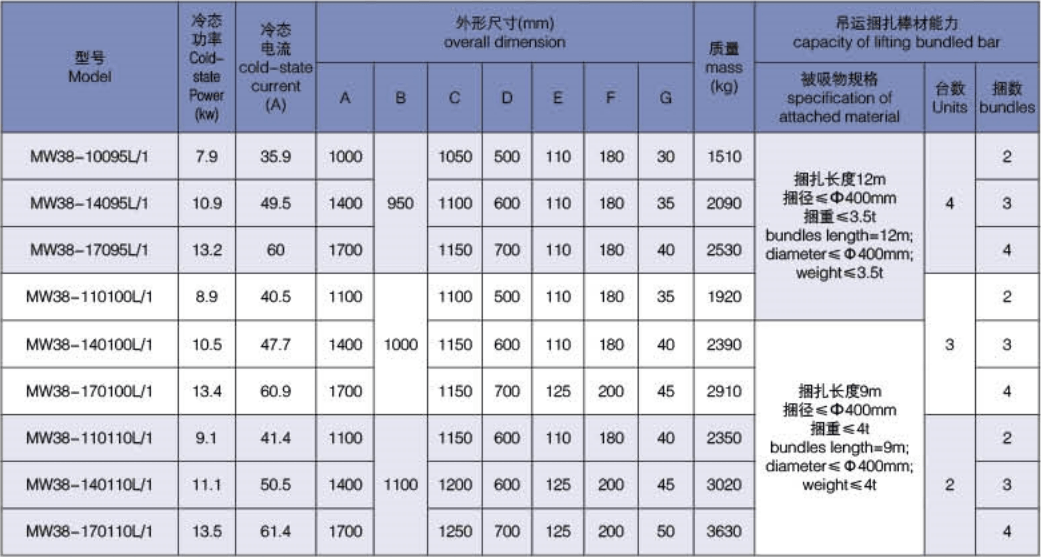

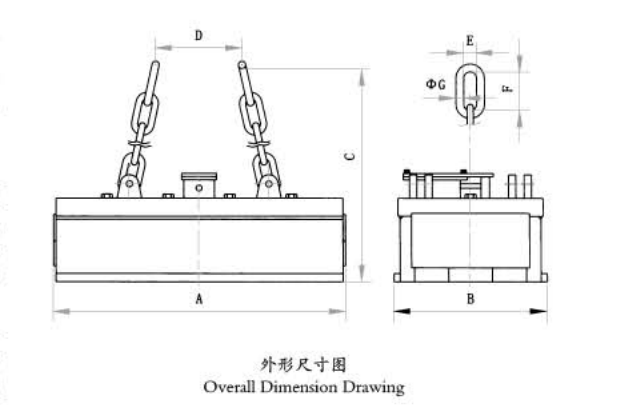

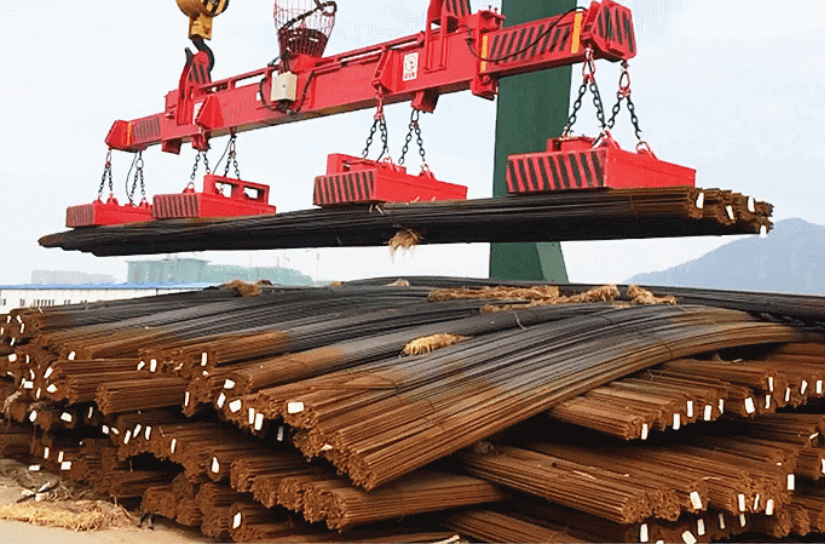

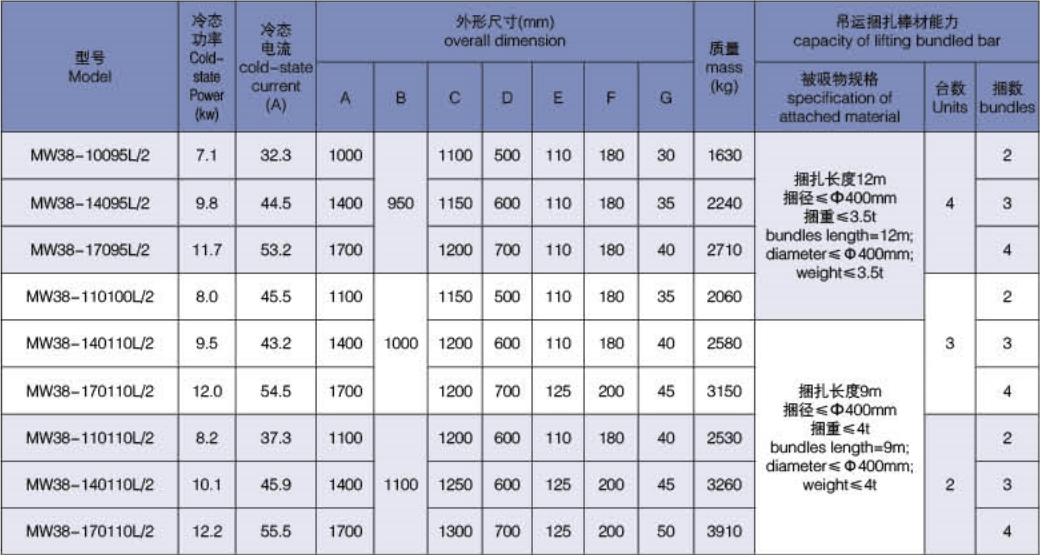

Divaricatore elettromagnetico per il sollevamento di armature in fasci e acciaio profilato

È caratterizzato da una buona dissipazione del calore, da una profonda permeabilità magnetica e dalla capacità di penetrare interstizi d'aria multistrato e può sollevare barre, ferri da stiro, angolari, ecc. non affastellati o semplicemente affastellati. Sono disponibili il tipo a temperatura ambiente e il tipo ad alta temperatura. A causa dell'uso di due o più serie di sollevamento continuo, la sua connessione con la trave sospesa ha più di due punti di sospensione o una struttura a quattro punti di sospensione. Acciaio tondo, tondo per cemento armato, ecc. Questo tipo di deflessione del materiale è maggiore, la lunghezza del materiale aspirato è superiore a 9 metri rispetto all'uso generale del sollevamento continuo a più stadi.

Tipo di temperatura normale: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 150 ℃.

Tipo ad alta temperatura: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 600 ℃.

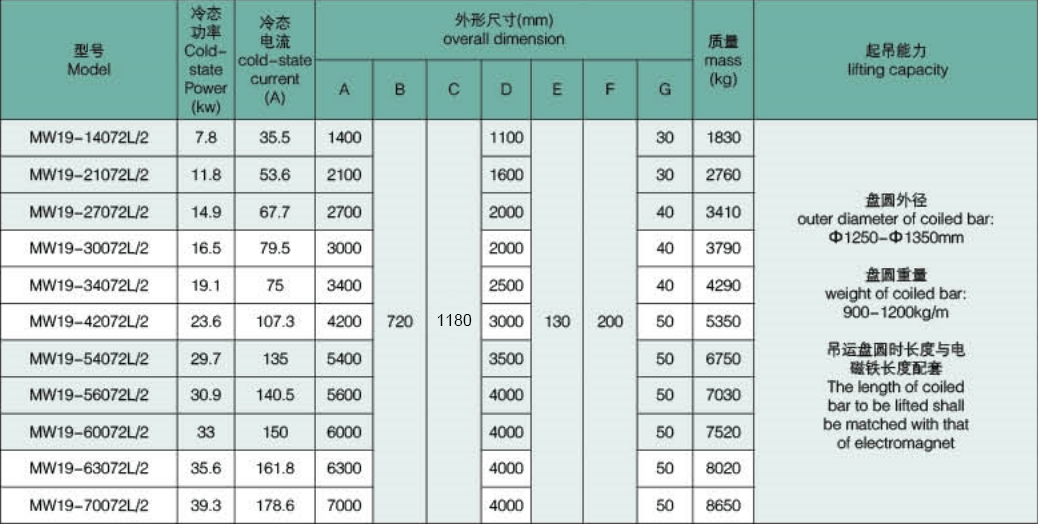

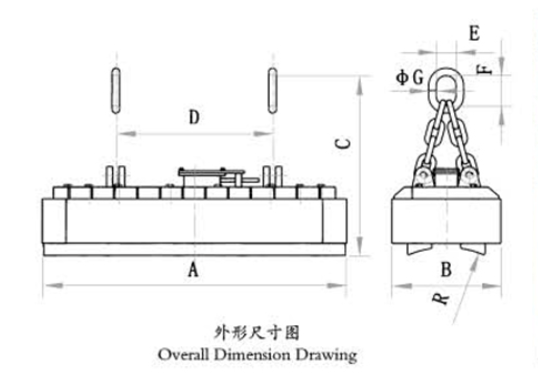

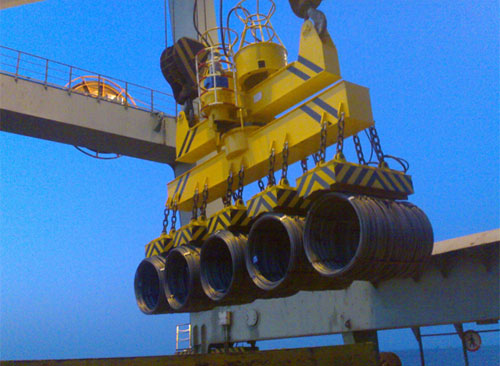

Divaricatore Elettromagnetico per Sollevamento Barra Spiralata

Dedicato al sollevamento della barra a spirale, il divaricatore elettromagnetico è leggero, la struttura ragionevole, la struttura del polo magnetico può adattarsi a diversi diametri dei dischi, la scelta dell'elettromagnete dipende dalla lunghezza dei dischi, sia dalla lunghezza dell'elettromagnete che solleva i fasci di dischi, ma anche lungo la direzione della larghezza i pacchi possono essere sollevati, possono fornirne più di uno e possono essere utilizzati allo stesso modo, e possono essere accesi e spenti individualmente, convenienti per le operazioni di carico.

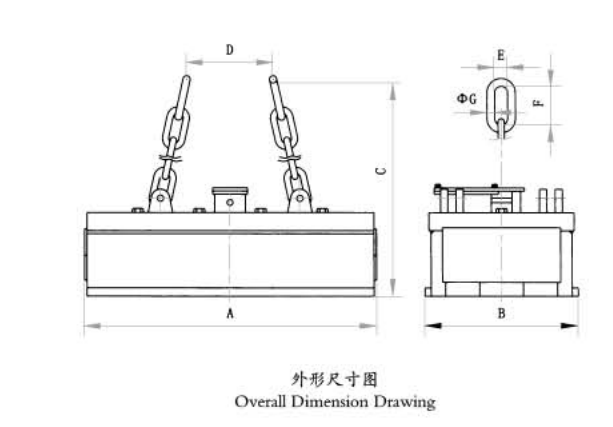

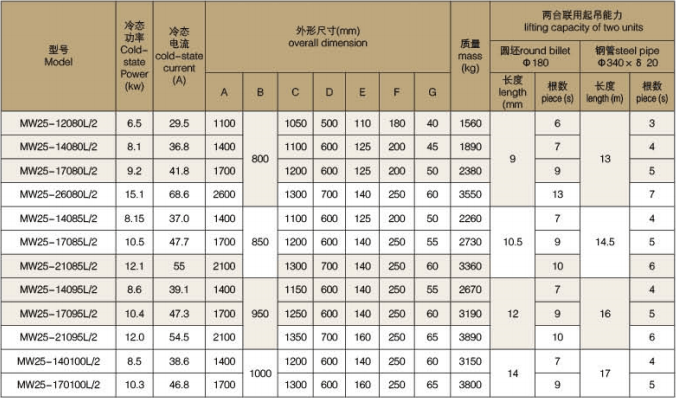

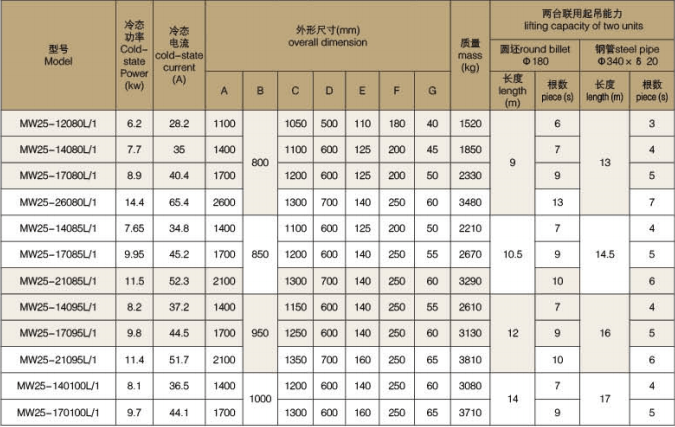

Spanditore Elettromagnete per Sollevamento Billette e Tubi

Utilizzato principalmente per il sollevamento di billette rotonde, tubi di acciaio, ecc. Può essere utilizzato anche per il sollevamento di billette, lingotti e billette primarie di grandi dimensioni, sezioni di acciaio, ecc. Speciale progettazione del circuito magnetico, caratterizzato da profonda permeabilità.

Tipo di temperatura normale: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 150 ℃.

Tipo ad alta temperatura: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 600 ℃.

Tipo a temperatura ultraelevata: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 700 ℃.

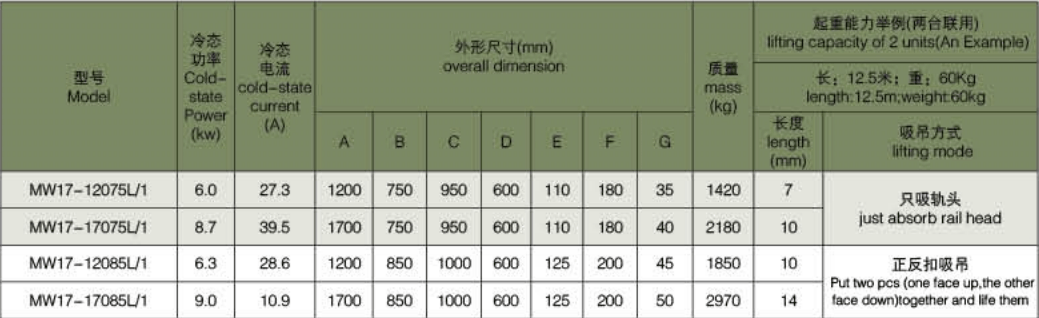

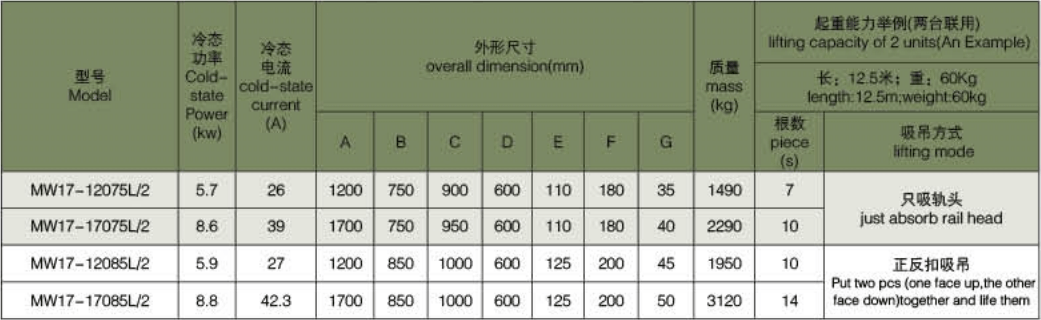

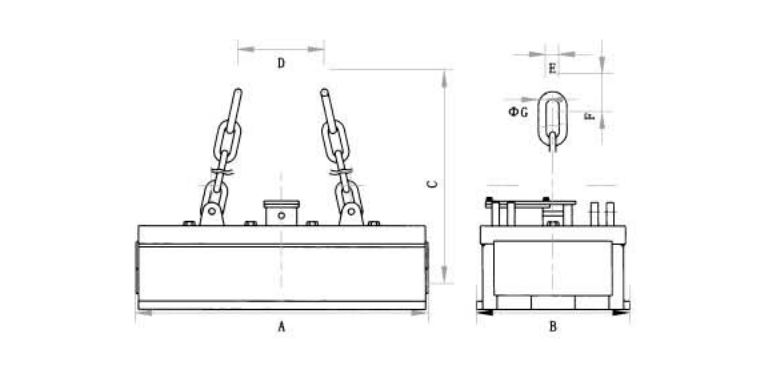

Divaricatore elettromagnete per il sollevamento di rotaie pesanti e acciaio profilato

Dedicato al sollevamento di rotaie pesanti, adatto a produttori professionali di rotaie pesanti e fabbriche di travi ferroviarie su larga scala. Utilizzando un design unico del circuito magnetico, struttura del pacchetto a doppio filo, con buona dissipazione del calore, caratteristiche di permeabilità profonda. Può essere utilizzato per il sollevamento di rotaie pesanti, profili in acciaio, billette sagomate e così via. Esistono tipi a temperatura normale e tipi ad alta temperatura, che utilizzano principalmente due o più set di sollevamento congiunto.

Tipo di temperatura normale: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 150 ℃.

Tipo ad alta temperatura: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 600 ℃.

Tipo di temperatura normale: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 150 ℃.

Tipo ad alta temperatura: tensione nominale DC-220 V, ciclo di lavoro TD-60%, adatto per il sollevamento di materiali al di sotto di 600 ℃.
