単桁天井クレーンのプーリーブロックのメンテナンスポイント

2017年4月19日

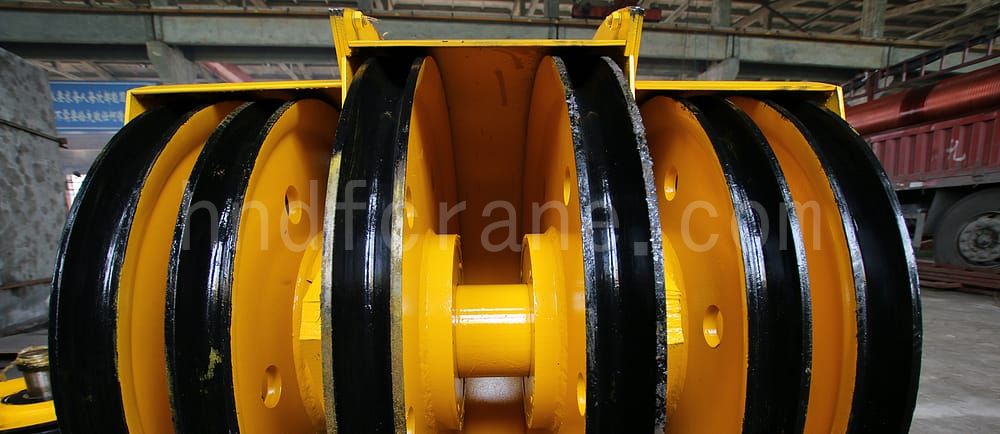

IMG_1130 盗贝

シングルガーダーオーバーヘッドクレーンは、プーリーブロックを取り出して洗浄し、クラックをチェックする必要があります
プーリー溝のメンテナンス
軸穴を確認する
組み立て
Pulley shaft must no cracks, wear of shaft neck can’t more than 30% of the original diameter, conicity can’t more than 5%, if more than this value should be replaced;
テンプレートでプーリーの溝を確認してください。ラジアルの摩耗は、厚さの 30% を超えてはなりません。それ以外の場合は、廃棄する必要があります。規格を超えていないものは、オーバーホール後にパッチを適用し、テンプレートでチェックできます。底とバックラッシュは 0.5mm を超えてはならず、プーリーの中心線と溝の中心線の偏差は 0.2mm を超えてはなりません。端面の輪郭偏差は 1mm を超えてはなりません。
オーバーホール後のシングルガーダーオーバーヘッドクレーン、車軸穴は0.25CM2未満の欠陥を許容し、深さは4mmを超えてはなりません;
After the assembly should be able to flexible rotation by hand, sideshake must not exceed D1000mm–pulley nominal dia.
