Сколько концевых выключателей требуется в мостовом кране?

Если вы работаете на складе или на стройке, вы, вероятно, знакомы с мостовыми кранами. Эти машины используются для подъема и перемещения тяжелых материалов, что делает их незаменимым инструментом во многих отраслях промышленности. Безопасность всегда является главным приоритетом при эксплуатации техники, и мостовые краны не являются исключением. Одной из важнейших функций безопасности мостового крана является концевой выключатель. Но сколько концевых выключателей требуется в мостовом кране? Давайте разберем этот вопрос подробно.

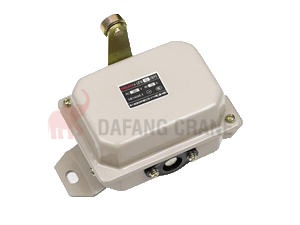

Что такое концевой выключатель?

Прежде чем мы углубимся в количество концевых выключателей, необходимых для мостового крана, давайте сначала поймем, что такое концевой выключатель. Концевой выключатель — это защитное устройство, которое не позволяет крану выйти за определенные пределы. Он работает путем включения электрической цепи, останавливающей движение крана, когда он достигает назначенного предельного положения. Концевые выключатели обычно устанавливаются в конце пути движения крана, как горизонтально, так и вертикально.

Сколько концевых выключателей мостового крана вам нужно?

Количество концевых выключателей, необходимых для мостового крана, зависит от конструкции, размера и применения крана. На всех кранах EOT должно быть установлено не менее двух концевых выключателей для каждого направления движения. Это означает, что если ваш кран движется горизонтально и вертикально, вам потребуется установить как минимум четыре концевых выключателя.

Однако для некоторых мостовых кранов может потребоваться более двух концевых выключателей в каждом направлении. Например, если к вашему крану прикреплено несколько подъемных механизмов, каждая машина должна иметь свой набор концевых выключателей. Точно так же, если тележка вашего крана движется по криволинейной траектории, для обеспечения безопасной работы могут потребоваться дополнительные концевые выключатели.

Еще одним фактором, влияющим на количество требуемых концевых выключателей, является предполагаемое использование крана. Если кран используется в опасной среде, например на химическом заводе или нефтяной вышке, для повышения безопасности могут потребоваться дополнительные концевые выключатели.

Как установить концевой выключатель мостового крана?

Во-первых, соберите необходимые инструменты и материалы. Вам понадобится концевой выключатель, провода, отвертка, плоскогубцы и источник питания.

Затем определите место, где вы хотите установить концевой выключатель. Он должен находиться рядом с объектом, который необходимо обнаружить и быть доступным для обслуживания. Убедитесь, что коммутатор соответствует требованиям к напряжению и току вашей системы.

Как только вы определили местонахождение, отключите питание системы. Это предотвратит любые случайные удары или повреждения во время установки. Затем с помощью отвертки снимите все крышки или панели, которые могут препятствовать доступу к месту установки.

Теперь пришло время соединить провода. Зачистите концы проводов и прикрепите их к соответствующим клеммам выключателя с помощью плоскогубцев. Для правильного подключения обратитесь к прилагаемой электрической схеме. Убедитесь, что соединения надежны и затянуты, чтобы предотвратить ослабление соединений или короткое замыкание.

После подключения выключателя пришло время его установить. Используйте винты, чтобы прикрепить переключатель в нужном месте. Убедитесь, что переключатель правильно выровнен и расположен для точного обнаружения объекта.

Наконец, включите питание системы и проверьте коммутатор. Убедитесь, что переключатель точно обнаруживает объект и активирует систему, как ожидалось. Если есть проблемы, перепроверьте проводку и соединения.

Преимущества концевого выключателя мостового крана

Точный контроль над движением крана

Концевые выключатели предназначены для ограничения перемещения крана на заданное расстояние, гарантируя, что он перемещается только там, где это необходимо. Этот уровень контроля особенно важен при подъеме и перемещении тяжелых грузов, поскольку даже незначительное отклонение от намеченного пути может привести к столкновениям и несчастным случаям.

Концевые выключатели можно использовать для установки верхнего и нижнего пределов движения крана, предотвращая его движение слишком высоко или слишком низко. Их также можно использовать для установки ограничений горизонтального перемещения, гарантируя, что кран не столкнется с другими объектами на своем пути. Ограничивая расстояние, пройденное краном, операторы имеют больший контроль над его движением, что позволяет точно позиционировать грузы.

Безопасность

Управляя движением крана, концевые выключатели помогают предотвратить несчастные случаи и обеспечивают работу крана с безопасными параметрами.

Например, если кран попытается поднять груз, превышающий его грузоподъемность, концевой выключатель предотвратит это, предотвратив повреждение машины и окружающего оборудования перегрузкой. Точно так же, если кран приближается к опасному препятствию, такому как стена или потолок, концевые выключатели автоматически останавливают машину, избегая возможных столкновений.

Концевые выключатели также можно запрограммировать на аварийную остановку, которая немедленно останавливает движение крана в случае возникновения чрезвычайной ситуации. Эта функция добавляет дополнительный уровень безопасности, позволяя оператору быстро реагировать на любые непредвиденные ситуации, не рискуя причинить вред себе или другим.

Продлить срок службы крана

Концевые выключатели работают, предотвращая движение крана за пределы его предполагаемого пути, уменьшая износ его компонентов. Это, в свою очередь, снижает частоту технического обслуживания и ремонта, продлевая срок службы крана.

Например, концевые выключатели могут предотвратить слишком сильное ударение подъемника о концевые упоры, сводя к минимуму воздействие на шестерни и тормоза крана. Аналогичным образом, концевые выключатели могут предотвратить слишком далекое перемещение тележки по мосту крана, уменьшая износ колес и гусениц. Снижая нагрузку на компоненты крана, концевые выключатели могут помочь продлить срок службы крана.

Часто задаваемые вопросы

1. Как работают концевые выключатели на мостовом кране?
   Концевые выключатели обнаруживают, когда крюк или тележка достигают конца своего пути перемещения, и автоматически отключают питание двигателя крана.
2. Что произойдет, если у мостового крана нет концевых выключателей?
   Мостовой кран без концевых выключателей может продолжать двигаться за пределами безопасного рабочего диапазона, что может привести к повреждению или причинению вреда персоналу или оборудованию.
3. Можно ли добавить дополнительные концевые выключатели к существующему крану EOT?
   Да, к существующему крану можно добавить дополнительные концевые выключатели, если это необходимо для повышения безопасности или соблюдения правил.
4. Как часто следует проверять концевые выключатели?
   Концевые выключатели следует регулярно проверять в рамках планового графика технического обслуживания, как правило, каждые шесть месяцев или один год, в зависимости от использования и других факторов.
5. Каковы другие функции безопасности мостовых кранов?
   Другие функции безопасности включают кнопки аварийной остановки, сигнальные лампы и звуковые сигналы, которые предупреждают персонал о работе крана.
