การแนะนำสินค้า
ถังคว้านแบบมีเชือกสี่เส้นเป็นอุปกรณ์การทำงานชนิดหนึ่งที่เหมาะสำหรับท่าเรือ เรือบรรทุกสินค้าจำนวนมาก คลังสินค้าขนาดใหญ่ และคลังสินค้าขนาดใหญ่
เป็นเครื่องมือที่เหมาะสำหรับการบรรทุกและขนถ่ายวัสดุจำนวนมากที่รั่วไหลได้ง่าย เช่น เมล็ดพืช ปุ๋ยจำนวนมาก และทรายแร่ละเอียด โดยเกี่ยวข้องกับวัสดุล้นที่มีอนุภาคขนาดเล็ก
ถังคว้าแบบมีเชือกสี่เส้นพร้อมกลไกจะไม่รั่วง่ายเมื่อวัสดุเต็มและทำงานอยู่
โครงสร้างและรูปร่างของถังจับแบบเปลือกหอยสี่เชือกเชิงกลมีความเหมาะสม เหล็กดี อัตราส่วนน้ำหนักของวัสดุที่จับต่อน้ำหนักของตัวจับจะอยู่ที่ 1.5-1.92 และความสมบูรณ์จะอยู่ที่ 95-100%
ถังจับแบบเปลือกหอยสี่เส้นกลไกที่มีความสมบูรณ์ 95%~100% ถือเป็นตัวจับที่เหมาะสำหรับวัตถุหลวมที่มีเม็ดเล็ก
โครงสร้างคานแบบฝาพับสี่เส้นพร้อมลูกปืนถังที่สั้นลง แข็งแรงดีและมีน้ำหนักเบา
กันฝุ่นและกันน้ำ สามารถใช้งานใต้น้ำได้
ถังคว้านหอยสองฝาแบบสี่เชือกใช้ในอุตสาหกรรมธัญพืชและเหมืองแร่
ถังจับแบบเปลือกหอยสี่เส้นกลไกช่วยให้จับวัสดุจากมุมของรถม้าและห้องโดยสารได้ดีกว่า
บูชหลักทำจากเหล็กแบริ่ง วัสดุเพลาหมุดทั้งหมดเป็น 40cr ใช้แบริ่งที่ทนต่ออุณหภูมิสูงบนรอก และเพิ่มซีลน้ำมันยางแบบสองพอร์ต ขอบทำจากเหล็กโครงสร้างโลหะผสมที่ทนทานต่อการสึกหรอเป็นแผ่นขอบ ซึ่งเชื่อมและซ่อมแซมได้ง่าย และทนต่อแรงกระแทกได้ดี
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | ปริมาตร (ม³) | ความหนาแน่น (t/m³) | น้ำหนักตัวเอง (t) | เอ (มม.) | บี (มม.) | ซี (มม.) | ด (มม.) | อี (มม.) | เส้นผ่านศูนย์กลางรอก (มม.) | ความสูงในการทำงาน (ม.) | เส้นผ่านศูนย์กลางลวดเหล็ก (มม.) | น้ำหนักยกที่กำหนด (t) |
| CS10[3.3]4ฟ. | 3.3 | 1.75 | 4 | 2200 | 3064 | 3609 | 4111 | 1800 | Ø520 | 11 | Ø24 | 10 |
| CS10[5]4เอฟ | 5 | 1.2 | 4 | 2500 | 3313 | 3414 | 3903 | 2050 | Ø520 | 11.5 | Ø24 | 10 |
| CS10[7]4.4เอฟ | 7 | 0.75 | 4.4 | 2946 | 3762 | 3788 | 4417 | 2213 | Ø520 | 12 | Ø24 | 10 |
| CS16[5.5]6.2เอฟ | 5.5 | 1.75 | 6.2 | 2800 | 3480 | 4016 | 4582 | 2430 | Ø560 | 13.5 | Ø28 | 16 |
| CS16[7]6.3เอฟ | 7 | 1.2 | 6.3 | 2900 | 3830 | 3825 | 4468 | 2690 | Ø560 | 13 | Ø28 | 16 |
| CS16[12.5]6.5เอฟ | 12.5 | 0.75 | 6.5 | 3300 | 4144 | 4209 | 4936 | 2968 | Ø560 | 12.5 | Ø28 | 16 |
| CS20[7]7.5เอฟ | 7 | 1.75 | 7.5 | 3000 | 3092 | 4290 | 4872 | 2580 | Ø650 | 14.5 | Ø28 | 20 |
| CS20[15]8.8เอฟ | 15 | 0.75 | 8.8 | 3810 | 4340 | 4482 | 5398 | 3270 | Ø650 | 14.5 | Ø30 | 20 |
| CS25[9.3]9F | 9.3 | 1.75 | 9 | 3200 | 3951 | 4451 | 5031 | 3000 | Ø720 | 14 | Ø32 | 25 |
| CS25[12.5]9.8เอฟ | 12.5 | 1.2 | 9.8 | 3000 | 4321 | 4802 | 5786 | 3300 | Ø720 | 14.5 | Ø32 | 25 |
| CS25[18]10.5เอฟ | 18 | 0.75 | 10.5 | 4000 | 4760 | 4850 | 5807 | 3500 | Ø720 | 15 | Ø32 | 25 |
| CS30[22]12.5เอเอฟ | 22 | 0.8 | 12.5 | 3953 | 4820 | 5162 | 5911 | 3600 | Ø920 | 15 | Ø36 | 30 |
| CS40[20.5]15เอเอฟ | 20.5 | 1.2 | 15 | 4352 | 4945 | 5313 | 6387 | 3500 | Ø920 | 17 | Ø40 | 40 |
| CS40[32]18เอเอฟ | 32 | 1 | 18 | 5000 | 5403 | 5991 | 7428 | 4100 | Ø920 | 17 | Ø40 | 40 |
| CS50[40]22.5เอเอฟ | 40 | 0.6 | 22.5 | 5380 | 5819 | 6452 | 8000 | 4400 | Ø1020 | 18 | Ø46 | 40 |
กรณี

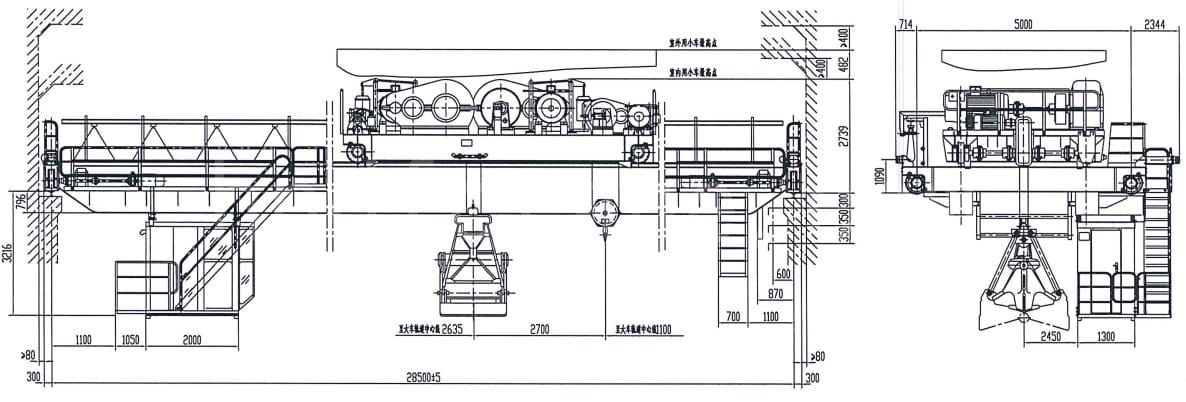

กรณีศึกษาโครงการเครน DAFANG - มีการใช้กลไกจับยึดบนเครนเหนือศีรษะ
- ประเภทการยึด: ถังยึดแบบกลไกสี่เชือกแบบฝาพับ ปริมาตรการยึด 4 เมตร3
- แรงโน้มถ่วงจำเพาะของวัสดุ: 2t/m3
- ประเภทของโครงการ: ใช้ในบริษัทวัสดุแม่เหล็กผงโลหะ ลวดสลิงจับใช้วัสดุสเตนเลสชนิดทนทานต่ออุณหภูมิ
- ราคาอ้างอิง：ระบบจับยึดแบบกลไกมีโครงสร้างเรียบง่ายและมีราคาประมาณ 24.39% ของระบบจับยึดแบบไฮดรอลิก ซึ่งทำให้เป็นตัวเลือกที่ดีที่สุดหากคุณมีงบประมาณจำกัด
วิธีเลือกแกร็บให้เหมาะสม
- ชี้แจงวัตถุประสงค์ของคุณ：
ก่อนที่จะเจาะลึกตัวเลือกต่างๆ โปรดชี้แจงความต้องการเฉพาะของคุณ ถามตัวเองก่อนว่า:
- คุณต้องการจัดการวัสดุใด (ท่อนไม้ เศษโลหะ หิน ฯลฯ)
- แกร็บจะดำเนินการงานอะไรบ้าง (การโหลด การจัดเรียง การรื้อถอน ฯลฯ)
- จะเชื่อมต่อกับอุปกรณ์ชนิดใด (เครนแกนทรี, เครนเหนือศีรษะ)
- ความถ่วงจำเพาะของวัสดุที่คุณคว้าคือเท่าไร จำนวนลูกบาศก์ของตัวคว้าคือเท่าไร
รถเครนที่ติดตั้งแกร็บของคุณรับน้ำหนักได้เท่าไร?
ตามลักษณะของวัสดุที่จะจับ โดยทั่วไปจะแบ่งการจับออกเป็นสี่ประเภทพื้นฐาน คือ เบา ปานกลาง หนัก และหนักมาก
| ชนิดของวัสดุที่จะคว้า | คว้าวัสดุ | ความจุน้ำหนัก (ตัน/ม³) |
| แสงสว่าง | โค้ก ตะกรัน เมล็ดพืช มันฝรั่ง แอนทราไซต์คุณภาพปานกลาง ปูนขาว ซีเมนต์ ดิน กรวด ดินเหนียว อิฐแตกหัก ฯลฯ | 0.5~1.2 |
| ปานกลาง | พีท ถ่านหินแอนทราไซต์ชิ้นใหญ่ ถ่านหินอัดแน่น ดินเหนียว หินปูน กรวด เกลือ หินกรวด อิฐ บอกไซต์ เกล็ดเหล็กออกไซด์ ซีเมนต์ ทราย และอิฐในน้ำ ฯลฯ | 1.2~2.0 |
| หนัก | หินปูน ดินเหนียวหนัก แร่ขนาดเล็กและขนาดกลาง หินแข็ง เหล็กออกไซด์รูปแท่ง แร่เหล็ก ผงตะกั่วเข้มข้น ฯลฯ | 2.0~2.6 |
| น้ำหนักเกิน | แร่ขนาดใหญ่ แร่แมงกานีสขนาดใหญ่ ผงแร่ตะกั่วที่จับตัวเป็นก้อนตะกอน ฯลฯ | 2.6~3.3 |
- ความเข้ากันได้ของอุปกรณ์เสริม: ตรวจสอบให้แน่ใจว่าการจับนั้นเข้ากันได้กับอุปกรณ์ที่มีอยู่
- การพิจารณาเรื่องงบประมาณ: ราคาของอุปกรณ์จับยึดนั้นแตกต่างกันไป ให้พิจารณางบประมาณของคุณตามฟังก์ชั่นและความทนทานของอุปกรณ์จับยึด
- ความคิดเห็นและข้อเสนอแนะ: ค้นคว้าออนไลน์ อ่านบทวิจารณ์ของผู้ใช้ และขอคำแนะนำจากเพื่อนร่วมอุตสาหกรรม
- ไปที่ผู้ผลิตเครนเพื่อตรวจสอบและทดสอบในสถานที่ก่อนการซื้อ: ทดสอบการคว้าภายใต้เงื่อนไขจริงให้มากที่สุด ประเมินประสิทธิภาพ ความสะดวกในการใช้งาน และการทำงานโดยรวม
โปรดจำไว้ว่าการเลือกแกร็บที่ถูกต้องต้องอาศัยความสมดุลระหว่างการใช้งาน ความปลอดภัย และต้นทุน เมื่อพิจารณาปัจจัยเหล่านี้แล้ว คุณจะพบกับแกร็บที่สมบูรณ์แบบซึ่งสามารถเพิ่มประสิทธิภาพการทำงานและทำให้การทำงานราบรื่นได้
