Konteyner Portal Vinçler
- Kapasite: 50 tona kadar
- Açıklık Uzunluğu: 60m'ye kadar
- Konsol uzunluğu: 5m-15m
- Görev Grubu: A5-A7
- Çalışma Ortamı Sıcaklık: -25°C〜+50°C, bağıl nem ≤95%
- Uygulamalar: İç ve dış mekan
- Referans Fiyat Aralığı: $10000/set-$600000/set
Mail Listesine Katılın, Ürün Fiyat Listesini Doğrudan Gelen Kutunuza Alın.
ürün tanıtımı
Portal vinçler veya Goliath Vinçler, tipik olarak çelik depo, prefabrik sahalar, şantiyeler, liman, tren istasyonu, elektrik santrali ve diğer dış mekan uygulamalarında kullanılan çok yönlü vinçlerdir.
Tek kirişli portal vinci, çift kirişli portal vinci, yarı portal vinci, makaslı portal vinci içerir. İç ve dış mekan kullanımına uygundur.

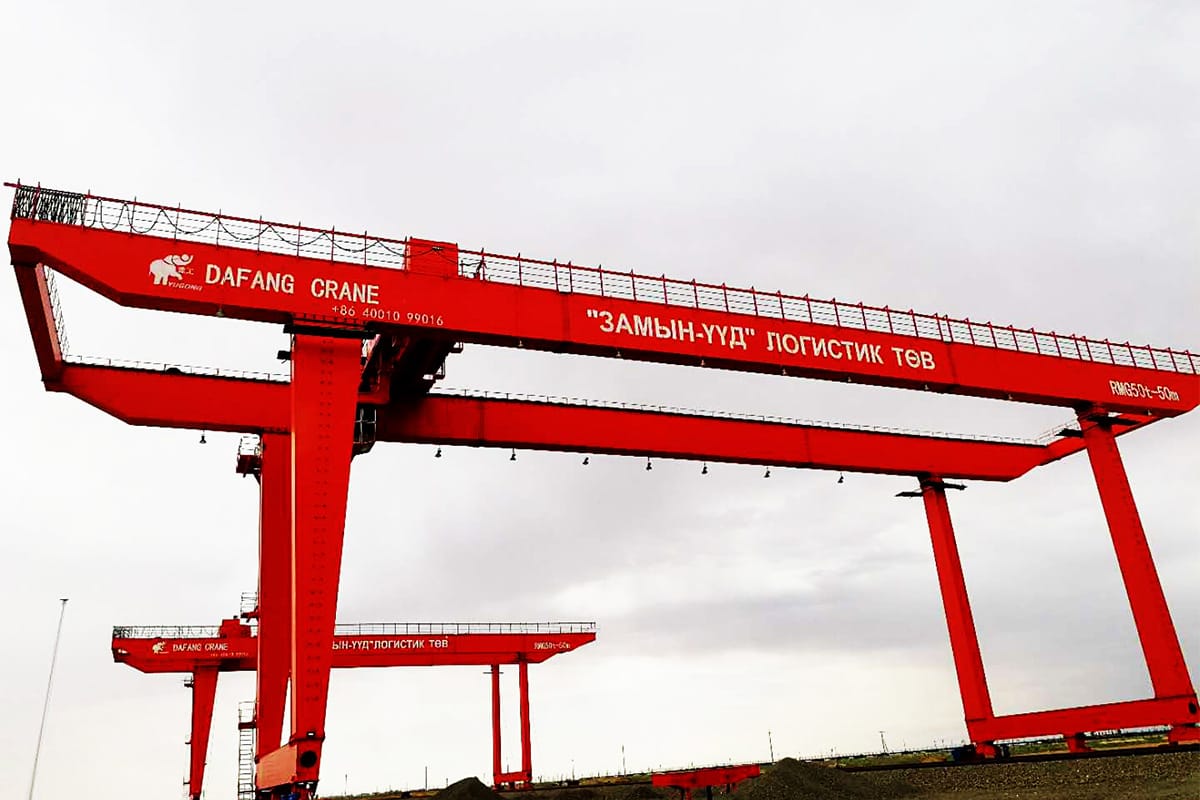

Konteyner portal vinci, intermodal konteynerlerin yüklenmesi ve boşaltılması için konteyner terminallerinde bulunan bir tür büyük iskele portal vincidir. 5~8 konteyner genişliğinde (artı bir kamyon genişliği) ve 1 bölü 3'ten 1 bölü 6 konteyner yüksekliğinde kaldırma yüksekliğiyle mevcuttur.
Bir ray üzerinde bir rıhtım veya avlu boyunca hareket edebilen bir portal yapısından oluşan konteyner portal vinci. Genel kanca yerine, konteynerin üstüne indirilecek ve konteynerin dört köşeli dökümüne kilitler için kullanılacak özel bir elleçleme aleti ile donatılmış konteyner portal vincine genellikle yayıcı adını verdik. Portal vinç normalde bir kerede bir set konteyneri kaldırır.
Teknik özellikler
- Konteyner portal vinci, kaldırma konteynerinde uzmanlaşmıştır
- Özel yayıcı ile donatılmış
- Yüksek güvenilirlik bileşeni
- 5~8 konteyner genişliğinde (artı bir kamyon genişliği)
- 40' konteyner, 20' konteyner için uygun
- Kaldırma yüksekliği 1 üzeri 3'ten 1 üzeri 6 konteyner yüksekliğine
Yapılandırma
| İsim | Kaldırma mekanizması | Kaldırma hareket mekanizması | Vinç hareket mekanizması |
|---|---|---|---|
| Motor | Wuxi Hongda | Wuxi Hongda | Boneng ağaç bir arada modeli |
| redüktör | Purui | Purui | Boneng ağaç bir arada modeli |
| Fren | Jiaozuo Changjiang | Jiaozuo Changjiang | Boneng ağaç bir arada modeli |
Ürünleri karşılaştır
| HAYIR. | Güvenlik önlemleri | Temel |
|---|---|---|
| 1. | Basınç hatası faz koruması kaybı |
1. Voltaj çok düşük olduğunda elektrik kesilir 2. Faz değiştiğinde elektrik kesilecektir. |
| 2. | Aşırı voltaj veya aşırı akım koruması |
1. Voltaj çok büyük olduğunda elektrik kesilir 2. Akım çok büyük olduğunda elektrik kesilir |
| 3. | aşırı yük limit anahtarı | 1. Kaldırma kapasitesi maksimum nominal kaldırma kapasitesinden fazla olduğunda, elektrik kesilecek ve vinç çalışmayı durduracaktır. |
| 4. | Ağırlık sınırı | 1. Kancanın düşüşünü denetleyin. Limit yüksekliği vardır. Bu sınıra ulaşılırsa kanca artık düşemez |
| 5. | Ateş sınırı | 1. Kancanın yukarı ve aşağı limit konumunu denetleyin. Aşırı artış ve aşırı düşüşten kaçının, vinci koruyun |
| 6. | Vinç hareket limit anahtarı | 1. Vincin hareketini denetleyin ve vinç hareketini nominal hareket mesafesinden daha fazla durdurun. |
50 Günde Standart Bir Yarı Portal Vinç Üretilecek.
Bacakların Ön Montaj Testi
Astar Boyama
Uzun Far İmalatı
Platform Üretimi
Eyer Üretimi
Kaynak Hattı Testi
İpuçları: Elektrik bileşenlerinin tedarikçimiz tarafından özelleştirilmesi gerektiğinden, farklı voltajdaki vinçlerin teslim süresi 10-15 gün daha uzun olabilir.
Ürün Detayları
Konteyner Askısı
Profesyonel konteyner portal vincin, konteynerleri boşaltmak için profesyonel konteyner askısı ile donatılması gerekir. Hidrolik tip veya elektrik tipi olabilir.
Ana Kirişler
Q235/Q345 karbon yapı çeliği. Güçlü kutu tipi ve standart sapmalı uzun far. Ana kaynak hattı tozaltı kaynak ile yapılır.
Zemin Kirişi
Vinç kapasitesi veya açıklığı büyük olduğunda, tekerlek yükünü azaltmak için vinç arabası kullanmanız gerekir.
Zemin kirişi, destek ayaklarını ve vinç hareket arabasını bağlayın.
Vinç Seyahat Arabası
Vinç tekerleği basıncını büyük ölçüde azaltmak ve vinç hareketinin dengesini sağlamak için konteyner portal vinç arabası karmaşık ve esnektir.

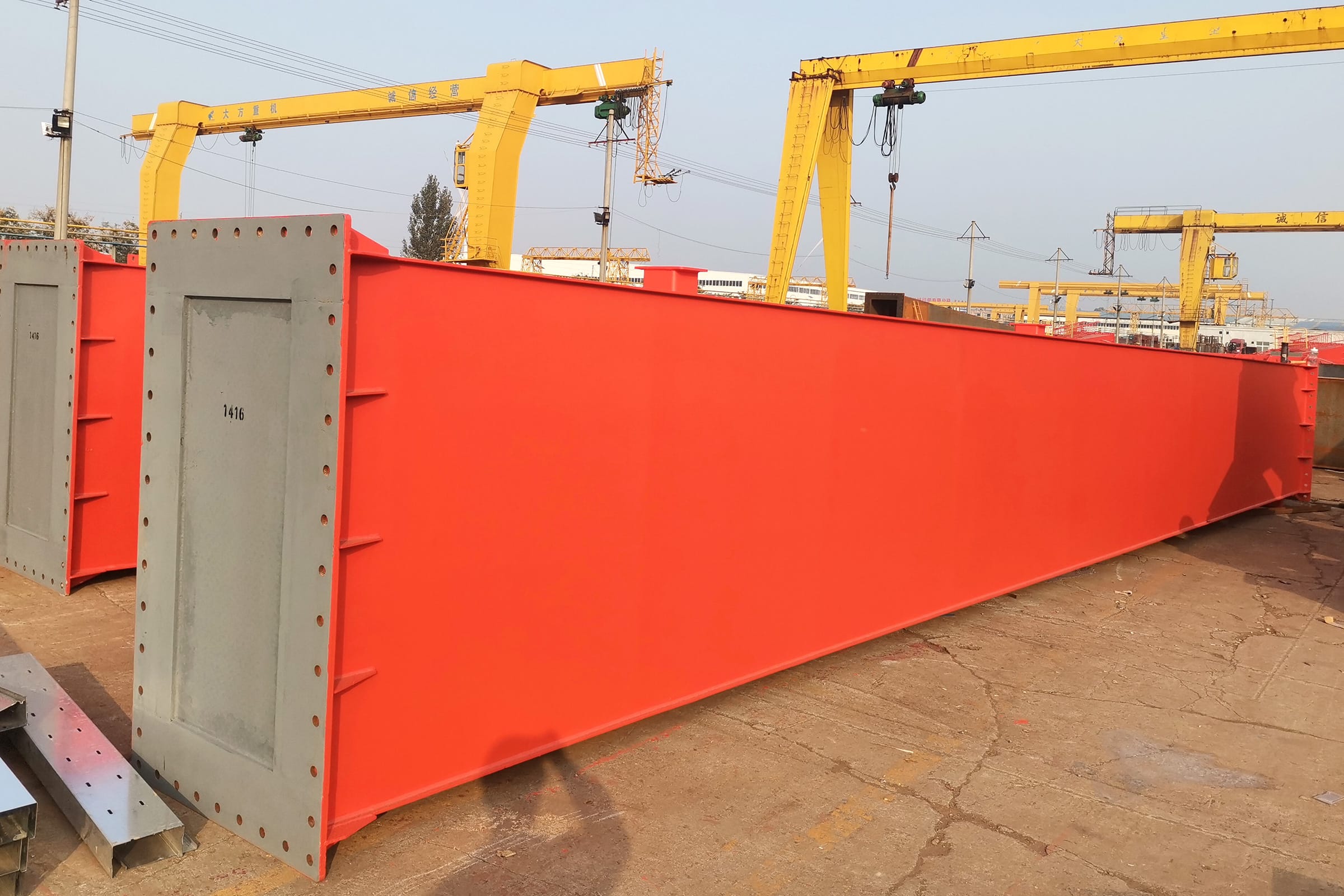

Destek Ayakları
Her portal vincin, portal vincin ana kirişi ile zemin kirişini birbirine bağlayan dört adet destek ayağı vardır.
Vinç
Profesyonel konteyner portal vinci için çalışma görevi normalde A8'dir. Kaldırma mekanizması, konteynerin stabilitesini sağlamak için iki set tambur, motor içerecektir.
